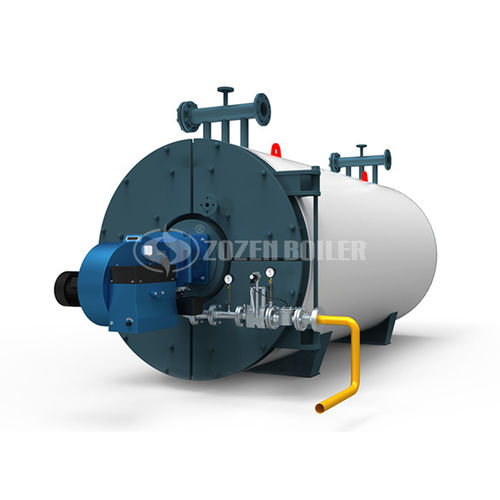

Réchauffeur d'huile YQ(Y)W series

pour gazde conduità convection

Série YQ(Y)W : chauffage horizontal au gaz/au fioul Huile thermique Capacité thermique du produit : 700-14000 KW Pression de travail : 0.8-1.0 MPA Température de sortie : 320 °C Carburant disponible : gaz naturel, gaz de cokerie, bio-gas，liquid gaz propane, diesel, pétrole lourd, pétrole léger, pétrole brut Industries disponibles : Pétrole, produits chimiques, fibres chimiques, produits pharmaceutiques, impression et teinture des textiles, matériaux de construction, traitement du bois, traitement des huiles végétales et autres industries Introduction Les chaudières à gaz/fioul de la série YQ(Y)W ont une structure à serpentin rond à trois passages. Un serpentin conique est utilisé pour la protection efficace de la paroi du four à l'extrémité de la chaudière. Ce produit est équipé d'un dispositif de combustion avancé et son fonctionnement est entièrement automatisé. Une fois que le brûleur a enflammé le combustible, la flamme remplit les tubes du serpentin rond et transfère la chaleur par rayonnement à travers la paroi du tube (premier passage). Les gaz de combustion à haute température se rassemblent à la porte arrière et se dirigent ensuite vers la section des tubes de convection (deuxième passage), où le transfert de chaleur a lieu par convection. Les gaz de combustion se refroidissent progressivement à cet endroit et s'écoulent vers la porte avant, où ils sont inversés et passent dans le troisième passage. Ensuite, ils entrent dans la cheminée par l'économiseur et sont rejetés dans l'atmosphère. Ce type de chauffage est livré dans son ensemble, et est installé sur place, il suffit de raccorder la tuyauterie thermique de gaz (pétrole) et l'électricité pour qu'il fonctionne. Le réchauffeur comporte quatre zones de chauffage : la zone de chauffage par rayonnement du four, la première zone de chauffage du faisceau de tubes à convection, la deuxième zone de chauffage du faisceau de tubes à convection et l'économiseur (chaudière de récupération de la chaleur).
