Jauge de contrainte de surface

à fil vibrantde haute précisionpour béton

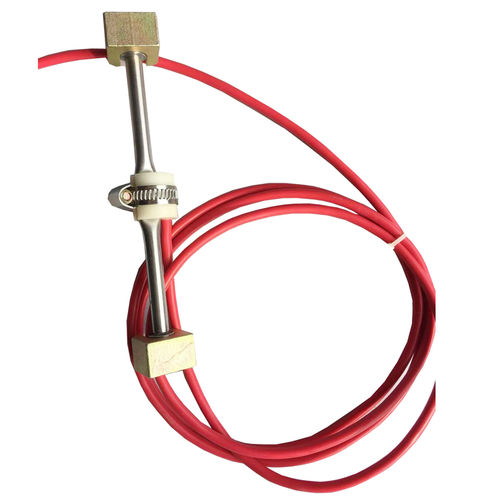

La jauge de contrainte de surface à fil vibrant BM150 est un capteur qui se fixe à la surface de structures telles que le béton, les murs et autres matériaux de construction grâce à différents accessoires d'installation afin de surveiller sa contrainte. 1 Présentation : La jauge de contrainte de surface à fil vibrant BM150 est un capteur qui se fixe à la surface de structures telles que le béton, les murs et autres matériaux de construction au moyen de différents accessoires d'installation afin de surveiller sa contrainte. 2. Indicateurs techniques : Longueur de la jauge : 100mm Mesure : Gamme Traction : 1500με Pression : 1500με Résolution : ≤0.04%FS Erreur globale : ≤1.5%FS Température de fonctionnement : -25℃～+60℃ Pression de l'eau : 0,5MPa 3. Formule de calcul générale : ε= K(F1 -F0) + C(T1 -T 0) Où : ε - la quantité de déformation de l'objet mesuré (με) K - facteur d'étalonnage de la jauge de contrainte F1 - valeur mesurée en temps réel de la jauge de contrainte (Hz) F0 - valeur de mesure initiale de la jauge de contrainte (Hz) C - coefficient de correction de température (με/℃) T1 - Valeur de température en temps réel de la jauge de contrainte (℃) T 0 - Valeur de température initiale de la jauge de contrainte (℃) Note : Module de fréquence F = F²/1000 3.1 Détermination de la valeur initiale F 0 de la jauge de contrainte : la valeur mesurée moyenne de plus de 3 fois consécutives après la fin de l'installation peut être déterminée comme valeur initiale. 3.2 Lorsque le résultat calculé par la formule est négatif, la jauge de contrainte travaille en compression, sinon, elle travaille en tension.
