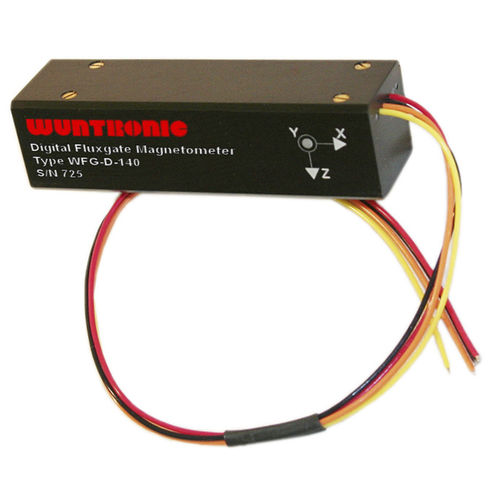

Magnétomètre WFG-D-140

Le capteur WFG-D-140 modèle est un système à trois axes de magnétomètre de vecteur avec une interface numérique ultra-rapide qui peut transmettre des valeurs de champ magnétique de XYZ à jusqu'à 140 fois par seconde. Le système WFG-D-140 contient un microprocesseur et un convertisseur analogique-numérique de 16 bits de trois canaux. Le système contient également un capteur de température. Le microprocesseur de système et Un--d au sous-système : convertissez les sorties analogiques de capteur en forme numérique calibrez l'échelle, la compensation et l'alignement de capteur communications périodiques d'instrument entre le système et un ordinateur externe Un langage de commande de caractère d'ASCII facilite la communication avec le WFG-D-140. Un mode de données d'autosend est inclus dans le logiciel WFG-D-140. Quand ce mode est en activité, des données sont à plusieurs reprises envoyées la porte série après que soit mis sous tension au système. Les magnétomètres WFG-D-140 sont calibrés en montant le système dans une précision tenant le xture de fi, plaçant ceci dans une bobine triaxiale de Helmholtz, et appliquant systématiquement les elds magnétiques connus de fi au capteur. Le calibrage de système peut être effectué à une température basse (habituellement 25°C) ou comme option sur une température ambiante (par exemple 0-75°C). Quand le système est calibré sur une température ambiante, des données sont lues du système à intervalles de la température les spécifications entre température minimum et maximale. Par exemple, pour le calibrage pendant l'intervalle de 0-75°C, des données sont habituellement lues 25°C à intervalles de la température à 0°C, 25°C, 50°C, et 75°C. Les données prises à chaque température incluent l'échelle, la compensation, et les données d'alignement de capteur.
