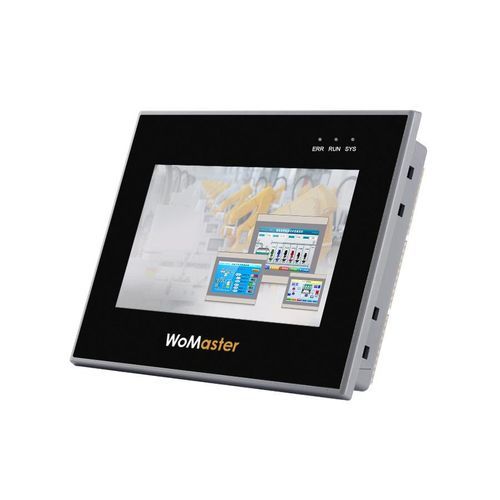

IHM tactile HE7

à écran tactile résistifà technologie capacitive projetéeà écran tactile capacitif

Présentation
Le WoMaster HE7 est une solution tout-en-un combinant un automate programmable (PLC) et un écran tactile HMI 7 pouces. Il prend en charge STEP 7-MicroWIN SMART et les instructions S7-200 SMART, et propose des interfaces filaires multiples pour l'intégration machine et système.

Caractéristiques principales

• Écran tactile intégré 7 pouces TFT (800 x 480) pour pilotage et visualisation locaux
• Compatibilité STEP 7-MicroWIN SMART (jeu d'instructions S7-200 SMART). Exclusions : certains assistants (motion/web/data logging/PROFINET) et éléments spécifiques de la bibliothèque de communication
• E/S numériques à opto-coupleur avec support de déclenchement positif/négatif
• Compteurs haute vitesse et sorties d'impulsion haute vitesse doubles pour contrôle de mouvement et comptage
• Horloge temps réel intégrée avec conservation des données hors tension (pile bouton remplaçable)
• Multiples ports de communication : Ethernet (ports PLC & HMI), RS485 (2 ports), USB ; prend en charge S7-TCP, PUT/GET, OUC, MODBUS TCP/RTU, PPI, USS et modes free-port

Automate / Communication
Ports de communication : 1 port Ethernet PLC, 1 port Ethernet HMI, 2 ports RS485 (port 0, port 1), 1 port USB.
Connexions : le port réseau PLC supporte un dispositif de programmation (PG) et plusieurs connexions simultanées (OUC actives/passives, PUT/GET, S7-TCP). Ethernet : 10/100 Mbps adaptatif. RS485 : PPI, MODBUS RTU, USS, free port ; USB pour téléchargement de programmes et stockage.
E/S numériques : jusqu'à 16 entrées numériques (contact ou niveau, déclenchement +/−), sorties selon variante (relais/transistor).
E/S analogiques : 4 entrées analogiques (0–10 V ou 0–20 mA, 12 bits), 2 sorties analogiques (0–10 V ou 0–20 mA, 12 bits). PT100 : 2 canaux ; -50 à 300 °C.

Écran tactile
Affichage : 7 pouces TFT, 800 x 480, 16,7 M de couleurs. Tactile : résistif 4 fils ou option capacitive haute précision. Mémoire : Flash 128 MB, RAM 128 MB. Luminosité 400 cd/m² ; rétroéclairage >30 000 heures.

Système
Mémoire programme : 24 KB ; Mémoire données : 16 KB ; Mémoire rémanente : 10 KB. Horloge temps réel avec pile remplaçable. Alimentation : 20–28 V DC avec protection contre l'inversion de polarité. Consommation : 10 W. Température de fonctionnement : -10 °C à +50 °C. Dimensions : 212 x 157 x 41 mm.

Informations de commande (variantes)

• HE7-MC0701NE-16MR : 8 DI, 8 DO (relais), 4 AI, 2 AO, 2 PT100, 2 RS485, 1 Ethernet HMI, 1 Ethernet PLC, 1 USB, 6 voies de comptage, 24 VDC
• HE7-MC0701NE-16MRT : 8 DI, 4 DO relais + 4 DO transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, sorties d'impulsion, 24 VDC
• HE7-MC0701NE-24MR : 16 DI, 8 DO (relais), 4 AI, 2 PT100, 1 RS485, 1 Ethernet HMI, 1 Ethernet PLC, 1 USB, 10 voies de comptage, 24 VDC
• HE7-MC0701NE-24MRT : 16 DI, 4 DO relais + 4 DO transistor, 4 AI, 2 PT100, 1 RS485, sorties d'impulsion, 24 VDC
• HE7-MC0701NE-32MR : 16 DI, 16 DO (relais), 4 AI, 2 AO, 2 PT100, 2 RS485, 24 VDC
• HE7-MC0701NE-32MRT : 16 DI, 12 DO relais + 4 DO transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, sorties d'impulsion, 24 VDC

Spécifications techniques

• Modèle / Série : HE7
• Marque : WoMaster
• Affichage : 7 pouces TFT, 800 x 480, 16,7 M de couleurs
• Tactile : résistif 4 fils ou capacitif haute précision
• Flash / RAM : 128 MB / 128 MB
• Mémoire programme : 24 KB ; Mémoire données : 16 KB ; Mémoire rémanente : 10 KB
• Alimentation : 20–28 V DC ; consommation : 10 W ; protection contre inversion
• Température de fonctionnement : -10 °C à +50 °C
• Dimensions : 212 x 157 x 41 mm
• Entrées numériques : jusqu'à 16 (déclenchement +/−)
• Sorties numériques : variantes relais/transistor (relais max par point 2,0 A ; transistor max par point 0,75 A)
• Entrées analogiques : 4 (0–10 V ou 0–20 mA), 12 bits, ±0,8 % FS
• Sorties analogiques : 2 canaux (0–10 V ou 0–20 mA), 12 bits, ±0,8 % FS
• Entrées PT100 : 2 canaux ; résolution 0,1 °C ; ±1 °C ; plage -50 à 300 °C
• Compteurs / sorties impulsions haute vitesse : plusieurs canaux HS ; sorties impulsions doubles 100 kHz
• Communication : 1 Ethernet PLC + 1 Ethernet HMI ; prend en charge S7-TCP, PUT/GET, OUC, MODBUS TCP ; 2 RS485 (MODBUS RTU, PPI, USS, free port) ; 1 USB
