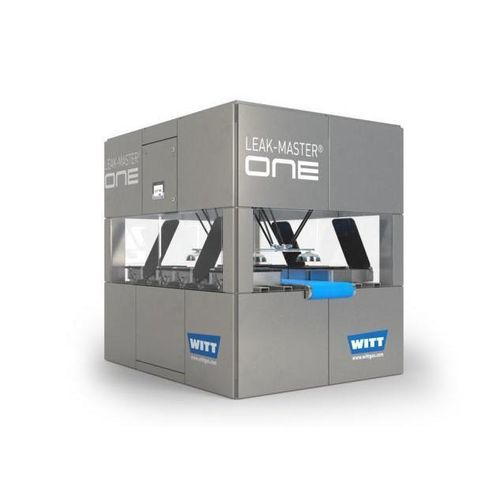

Détecteur de fuites à gaz traceur LEAK-MASTER® ONE

CO2à videautomatisé

Présentation
Le LEAK-MASTER® ONE est un détecteur de fuites en ligne utilisant le CO2 comme gaz traceur pour le contrôle unitaire des emballages MAP immédiatement après le conditionnement. Il associe une sensibilité au niveau micrométrique et un débit élevé en positionnant chaque emballage individuellement dans des chambres d'essai via une robotique pick-and-place et en appliquant un vide défini. Le CO2 s'échappant par des microfuites provoque une augmentation de concentration mesurable, détectée par des capteurs CO2 très sensibles.

Points clés

• Test unitaire (one-by-one) des emballages MAP
• Détection non destructive de micro-fuites à partir d'environ 10 µm (selon application)
• Douze chambres à vide fonctionnant en parallèle
• Positionnement individuel par robotique pick-and-place
• Capteurs CO2 ultra-rapides et très sensibles
• Jusqu'à 120 emballages par minute (selon application)
• Contrôle et documentation qualité standardisés via PLC intégré et écran tactile
• Boîtier en acier inoxydable avec portes supérieures en acrylique

Avantages

• Contrôle individuel à haute sensibilité utilisant le CO2 comme gaz traceur
• Conjugue précision de détection et cadence élevée
• Détection de micro-fuites à partir d'environ 10 µm selon les conditions d'application
• Éjection/déviation ciblée des emballages présentant des fuites via sorties à contacts secs
• Adapté aux emballages flexibles et rigides
• Plusieurs inserts de chambre disponibles pour différents formats
• Documentation qualité complète et transfert de données via Ethernet
• Utilisation simple via PLC intégré avec écran tactile

Fonctionnement et intégration
Le système nécessite des emballages avec une teneur en CO2 suffisante (référence minimale recommandée ~10% CO2). Chaque emballage est placé dans une chambre individuelle où un vide défini est créé. Le CO2 s'échappant est mesuré par des capteurs CO2 et affecté à l'emballage correspondant. Des sorties à contacts secs permettent de piloter des équipements amont/aval (alarmes, éjecteurs) pour rejeter les emballages défectueux.

Options et accessoires
D'autres modèles, inserts de chambre, options d'intégration et accessoires sont disponibles sur demande.

Caractéristiques / spécifications techniques

• Modèle : LEAK-MASTER® ONE
• Méthode de test : détection de fuite en ligne par gaz traceur CO2 (test unitaire)
• Limite de détection : micro-fuites à partir d'environ 10 µm (selon application)
• Débit : jusqu'à 120 emballages/min (dépend du type d'emballage, taille de fuite, teneur en CO2 et volume de gaz)
• Chambres d'essai : 12 chambres à vide fonctionnant en parallèle
• Manipulation : robotique pick-and-place pour positionnement individuel
• Capteurs : capteurs CO2 ultra-rapides et très sensibles
• Types d'emballages : flexible et rigide
• Inserts de chambre : plusieurs inserts optimisés pour différents formats
• Contrôle : PLC intégré avec écran tactile
• Données : documentation qualité complète et transfert via Ethernet
• Construction : boîtier en acier inoxydable avec portes supérieures en acrylique
• Sorties : contacts secs pour alarmes/éjecteurs
• Gaz traceur requis : CO2 (référence minimale ~10% CO2 dans l'emballage pour les performances spécifiées)
