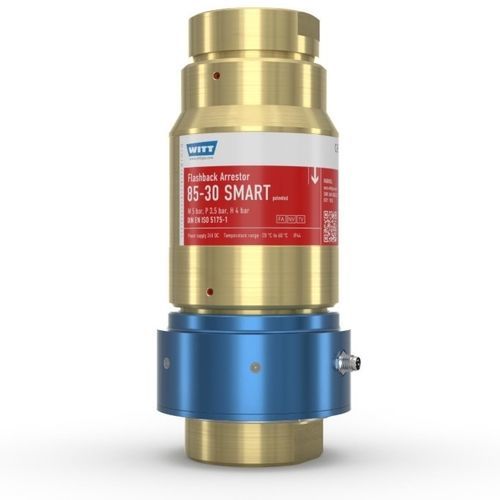

Antiretour pare-flamme avec filtre d'entrée 85-30 SMARTavec clapet anti-retouravec alarme visuelleréarmable
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Spécifications
- avec filtre d'entrée, avec clapet anti-retour, avec alarme visuelle, réarmable
- Domaine
- pour applications de soudage, pour gaz inflammables
Description
Présentation
Éléments de sécurité
Fonctionnalités Smart
Avantages
Certifications et conformité
Caractéristiques / spécifications techniques
- Clapet anti-retour pare-flammes 85-30 SMART conforme à la norme DIN EN ISO 5175-1, breveté, conçu pour des débits maximaux élevés
- Protection contre les retours de flamme et les inversions de flux grâce à des éléments de sécurité intégrés et une surveillance électronique ; chaque appareil est testé à 100 % en sortie d'usine
- Dimensions : 95 x 213 mm ; connexion G1 1/2 (catégorie I selon DESP) ; matériaux : laiton ou acier inoxydable (ES)
- Débits (débit libre) : acétylène ≤ 70 m³/h ; gaz inflammables ≤ 675 m³/h ; oxygène ≤ 860 m³/h
Éléments de sécurité
- Pare-flamme (FA) grande surface en inox qui éteint les retours de flamme dangereux
- Fusible thermique / valve sensible à la température (TV) qui coupe les retours de flamme soutenus avant que la température interne ne devienne critique
- Clapet anti-retour à ressort (NV) empêchant les retours lents ou soudains formant des mélanges explosifs
- Filtre à l'entrée protégeant l'appareil contre les impuretés et prolongeant la durée de vie
Fonctionnalités Smart
- Détection électronique et enregistrement horodaté de tout retour de flamme ou inversion de débit
- Quatre LED (rouge/verte/jaune/bleue) indiquant l'état : fonctionnement, retour de flamme, inversion, défaut matériel, batterie faible
- Sortie numérique : NPN collecteur ouvert ou RS485 pour transmission à un système de contrôle
- Bouton de réinitialisation sur l'appareil pour acquittement ou réarmement après un événement
- Connexion électrique : prise M8 4 broches pour câble de signal (câble 5 m en accessoire)
- Non adapté pour installation en zone dangereuse (ATEX/ex)
Avantages
- Détection immédiate des retours de flamme et inversions de flux
- Identification précoce des sources de défaut avant dommage des composants en aval
- Permet une maintenance planifiée et optimisée basée sur les événements
- Réduit les temps d'arrêt, augmente la durée de vie et diminue les coûts d'exploitation
- Protection accrue du personnel et des installations
Certifications et conformité
- Fabricant certifié ISO 9001 et conforme à PED 2014/68/UE (module H)
- Marquage CE selon PED 2014/68/UE
- Conçu et nettoyé pour service oxygène selon EIGA 13/20, EIGA 33/18 et CGA G-4.4 / G-4.1
Caractéristiques / spécifications techniques
- Modèle : 85-30 SMART
- Dimensions : 95 x 213 mm
- Connexion : G1 1/2, catégorie I (PED)
- Matériaux : laiton ou acier inoxydable (ES)
- Débits (débit libre) : acétylène ≤ 70 m³/h ; gaz inflammables ≤ 675 m³/h ; oxygène ≤ 860 m³/h
- Éléments de sécurité intégrés : FA (pare-flamme), TV (fusible thermique), NV (clapet anti-retour), filtre d'entrée
- Indications et interfaces : 4 LED, NPN collecteur ouvert, RS485
- Prise signal : M8 4 broches (câble 5 m disponible)
- Chaque appareil testé à 100 % en usine
- Non adapté pour zones dangereuses
