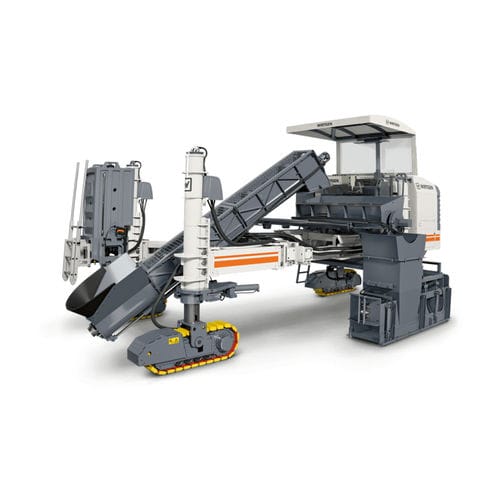

Machine à coffrages glissants inset SP 25i

offset

Présentation

• Finisseur à coffrages glissants multifonction pour profils monolithiques jusqu’à 2,0 m de hauteur.
• Permet la pose de surfaces en béton jusqu’à 3,5 m de largeur de pose selon les méthodes Inset ou Offset (selon configuration et options).
• Un ou deux bras pivotants hydrauliques à parallélogramme à l’avant et deux unités de chenilles télescopiques hydrauliques à l’arrière pour une grande flexibilité opérationnelle.
• Commande et direction électroniques intelligentes permettant des rayons de braquage très serrés et une forte adaptabilité aux situations de chantier.
• Commande précise via palpage sur fil de guidage, WIRTGEN AutoPilot 2.0 sans fil ou applications 3D.

Points forts détaillés

• Groupe de pose Offset très flexible : alimentation en béton réglable, agencement du coffrage Offset adaptable (gauche/droite, près/loin du châssis), profils monolithiques polyvalents.
• Système de commande de machine avancé : détection automatique des paramètres de configuration et des états de service pour une exploitation sûre et précise.
• Direction et entraînement adaptatifs : commande électronique pour une conduite précise et une pose de béton de haute précision.
• Gestion moteur optimisée pour une consommation réduite et des émissions faibles.
• AutoPilot – guidage sans fil rentable : permet une pose précise sans fil de guidage, alternative économique au fil de guidage ou à certains systèmes 3D.
• Groupe de pose Inset entièrement modulaire : conception modulaire pour configurer la machine selon les conditions de chantier, différentes largeurs de travail et sections de profils.

Technologies
Pose de béton en déporté (Offset)
En mode Offset, un camion malaxeur déverse le béton dans la trémie réceptrice. Le béton est acheminé vers le coffrage glissant par une bande transporteuse pivotante ou une vis d’alimentation. La bande et la vis existent en plusieurs longueurs et versions ; la vitesse d’alimentation, l’inclinaison et le positionnement sont réglables.

Technologie de nivellement
La technologie de nivellement règle la hauteur, la profondeur et l’inclinaison pour des résultats de grande précision. Le système compare en permanence les valeurs réelles aux valeurs théoriques et corrige par régulation proportionnelle, optimisant les résultats et réduisant la charge de travail de l’opérateur. Différents systèmes matériels et logiciels peuvent être utilisés selon le projet et les exigences locales.

WIRTGEN AutoPilot 2.0
Guidage 3D automatique pour SP 15 / SP 15i / SP 25 / SP 25i. AutoPilot 2.0, basé sur GNSS, permet la pose automatique de profils Offset et Inset (ex. barrières de sécurité en béton, bordures). Le modèle numérique est créé sur place, rendant superflu le repérage et la mise en place de fils de guidage ainsi que certains travaux géodésiques.

Caractéristiques / spécifications techniques

• Classe d’émissions : EU Stage 5 / US EPA Tier 4f
• Nombre d’unités chenillées : 4
• Poids en ordre de marche CE : 13 600 kg
• Cylindrée : 4 l
• Réglage en hauteur hydraulique : 1 250 mm
• Vitesse de travail max. : 0 - 15 m/min
• Vitesse d’avancement max. : 0 - 35 m/min
• Largeur de coffrage max. : 2 500 mm
• Hauteur de coffrage max. : 2 000 mm
• Réglage en hauteur mécanique : 560 mm
• Puissance nominale : 115 kW / 156 ch à 2 100 min-1
• Déplacement latéral du coffrage : 1 100 mm
