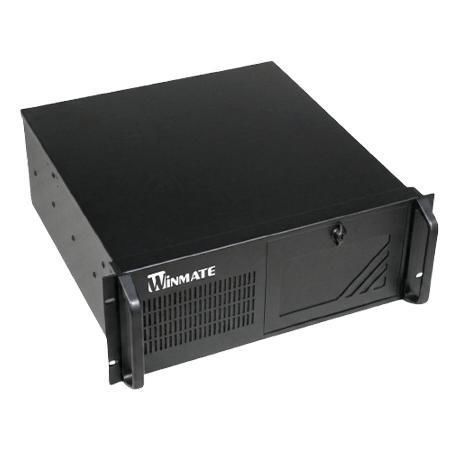

Serveur de stockage WNRK-R680-4U

de calculvidéoGPU

Résumé produit
Le Winmate WNRK-R680-4U est un serveur IPC rackable 4U extensible, conçu pour l'IA en périphérie, la vision industrielle, le contrôle par vision et l'automatisation industrielle. Basé sur le chipset Intel R680E avec sockets LGA1700, il prend en charge les processeurs Intel Core de 12e/13e/14e génération jusqu'à 125 W, jusqu'à 128 Go de DDR5, une seule carte graphique haute performance jusqu'à 300 W, sept emplacements d'extension PCIe/PCI, une gestion distante optionnelle EdgeBMC et des fonctions de sécurité physique (panneau avant verrouillable, alarme d'intrusion).

Principales caractéristiques

• Prend en charge les processeurs Intel Core i9/i7/i5/i3 12e/13e/14e génération (LGA1700) jusqu'à 125 W TDP
• 4 emplacements U-DIMM DDR5, jusqu'à 128 Go (max. 32 Go par DIMM)
• Support d'une seule carte graphique haute performance jusqu'à 300 W (ex. NVIDIA RTX)
• Alimentation ATX simple configurable 850 W–1300 W selon présence GPU
• Conception de disques remplaçables à chaud avec prise en charge RAID (RAID 0/1/5/10)
• Panneau avant verrouillable et alarme d'intrusion
• Extensible : 1 x PCIe 5.0 x16, 1 x PCIe 5.0 x8, 3 x PCIe x4, 2 x PCI (7 emplacements)
• Prise en charge Intel AMT et Intel vPro (selon SKU CPU) ; EdgeBMC en option

Points clés
Conçu pour l'inférence Edge AI et les charges de travail de vision industrielle nécessitant une seule GPU haute performance et plusieurs cartes d'extension.
Sept emplacements d'extension pour GPU, cartes de capture, contrôle de mouvement, réseau et acquisition de données.
Conception adaptée au fonctionnement 24/7 avec baies hot-swap et options RAID pour continuité des données.
Gestion hors bande à distance optionnelle via EdgeBMC et Intel AMT/vPro (selon configuration).

Certifications

• CE
• FCC

Caractéristiques techniques

• Processeur : Socket LGA1700 compatible Intel Core 12e/13e/14e génération i9/i7/i5/i3, jusqu'à 125 W TDP
• Chipset : Intel R680E
• Mémoire : 4 x U-DIMM DDR5 5600 MHz, jusqu'à 128 Go (max. 32 Go par DIMM)
• Stockage : 256 Go SSD par défaut ; options 512 Go / 1 To / 2 To / 4 To ; jusqu'à 7 x SATA III pour 2,5" SSD/HDD (jusqu'à 8 To), prise en charge RAID 0/1/5/10 (option)
• Ethernet : 3 x contrôleurs Intel 2.5 Gigabit Ethernet
• Sécurité : 1 x header TPM SPI interne ; panneau avant verrouillable ; détection d'intrusion du châssis avec buzzer
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise 64-bit ; Windows 10 IoT Enterprise 64-bit ; Windows 11 Pro 64-bit ; Linux Ubuntu 24.04
• WLAN / Bluetooth : pris en charge (option) via M.2 2230 E-Key
• Capteurs : détection d'intrusion du châssis
• Ports d'extension : 1 x M.2 2230 E-Key ; 1 x PCIe 5.0 x16 (mode x16, tombe à x8 si PCIe5 x8 utilisé) ; 1 x PCIe 5.0 x8 ; 2 x PCIe 4.0 x4 ; 1 x PCIe 3.0 x4 ; 2 x PCI
• Cartes graphiques (exemples, optionnelles) : NVIDIA RTX A1000, RTX A2000E 12GB, RTX A4000E, séries RTX PRO, et autres GPU workstation (unique GPU jusqu'à 300 W)
• Gestion OOB : Intel AMT et Intel vPro (selon SKU CPU) ; EdgeBMC optionnel
• Dimensions : 483 x 177 x 451 mm
• Poids : 35 kg
• Montage : montage en rack 4U
• Boîtier : acier électroplacé
• Refroidissement : conception par ventilateurs
• Humidité de fonctionnement : 10%–90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Ports USB : Avant 2 x USB 2.0 Type-A ; Arrière 6 x USB 3.2 Gen2 Type-A
• Port série : Arrière 1 x RS232/422/485 (par défaut RS232)
• LAN : 3 x 2.5GbE RJ45
• Sorties vidéo : 1 x DisplayPort 1.4 (max 4096 x 2160 @60 Hz) ; 1 x HDMI 2.1 (max 4096 x 2160 @30 Hz) ; 1 x VGA (max 1920 x 1200 @60 Hz)
• Audio : Mic in ; Line in ; Line out
• Alimentation : VAC 90–264, ATX PSU 500W–850W (sans GPU, option) ; ATX PSU 850W/1300W (avec GPU, option)
• Baies disques : 1 x Hot-swap RAID BOX pour SATAIII/SATAII ou NVMe (option) ; 1 x 3.5" (option) ; 1 x 24X Slim DVD (option)
• Connecteurs internes : 2 x headers supportant 4 x USB 3.2 Gen1 supplémentaires ; 2 x headers supportant 2 x USB 2.0 supplémentaires ; 5 x headers COM (1 x RS232/422/485, 4 x RS232)
• Indicateurs : 1 x LED alimentation ; 1 x LED stockage

Applications recommandées

• Inférence IA Edge et vision industrielle accélérée par GPU
• Contrôle par vision, inspection optique automatisée (AOI) et détection de défauts par IA
• Automatisation industrielle, contrôle centralisé et acquisition de données
• Déploiements nécessitant une combinaison de GPU haute performance et de nombreuses interfaces PCIe/PCI

Accessoires inclus

• Cordon d'alimentation ; Guide de démarrage rapide
