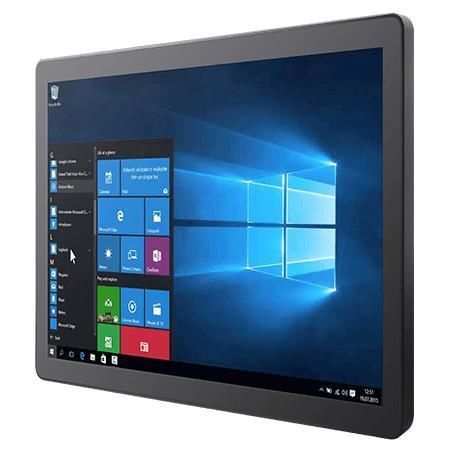

Panel PC à écran tactile multi-points R19IT7T-GCM1

à écran tactile capacitif PCAP19"1280 x 1024

Présentation
Le Winmate R19IT7T-GCM1 est un PC Panel IHM autonome de 19,0 pouces destiné au contrôle machine, à l'automatisation d'usine et aux interfaces opérateur. Il intègre des processeurs Intel® Core™ Tiger Lake i5, une face avant certifiée IP65, un châssis métallique sans ventilateur et de multiples E/S industrielles pour intégration en environnements critiques.

Principales caractéristiques

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (sans vPro) ou i5-1145G7E (avec vPro)
• Écran 19,0" 1280 x 1024
• Prise en charge multi-écrans via interface LVDS / eDP
• Multiples E/S : ports série, 4 x USB 3.2 Gen.2 Type-A, LAN Gigabit + 2,5G
• Alimentation 12V en entrée unique
• Face avant IP65 (protection eau/poussière)
• Conception sans ventilateur pour limiter la maintenance

Affichage

• Taille : 19,0 pouces
• Tactile / Verre : écran Projected Capacitive multi-touch
• Résolution : 1280 x 1024
• Luminosité : 250 nits
• Contraste : 1000:1
• Angles de vue : 85/85/80/80
• Zone active : 376.32 x 301.06 mm

Spécifications système

• Processeur : Intel Core i5-1135G7 2.4 GHz (jusqu'à 4.2 GHz)
• Mémoire : 2 x SO-DIMM non-ECC, jusqu'à 64 GB (32 GB par emplacement)
• Stockage : 128 GB SSD par défaut ; options jusqu'à 4 TB ; 1 x SATA III pour SSD/HDD 2,5" (optionnel)
• Ethernet : 1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise (64-bit), Windows 11 Pro (64-bit), Ubuntu 22.04 (Linux : Wake on Touch non supporté)
• WLAN / Bluetooth : optionnels (M.2)

Environnement

• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -20°C à 60°C
• Choc : MIL-STD-810G Méthode 516.6 Procédure I
• Vibration : MIL-STD-810G Méthode 514.6 Procédure I
• Indice IP : Face avant IP65

Ports et connectivité (I/O)

• USB : 4 x USB 3.2 Gen.2 Type-A
• Ports série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45
• Vidéo : 1 x DP1.4 ; 1 x HDMI 2.0 (optionnel)
• Audio : 1 x Mic in ; 1 x Line out
• Extensions : 1 x M.2 2242/2280 Key M (SATA/NVMe) ; 1 x M.2 2230 Key E pour WiFi (optionnel)
• Indicateurs : LED alimentation et LED stockage
• Réglage luminosité : bouton de réglage de la luminosité

Mécanique

• Dimensions : 445 x 370 x 62 mm
• Montage : VESA (par défaut) ; montage en panneau (optionnel)
• Boîtier : châssis métal avec bezel en plastique
• Refroidissement : conception sans ventilateur

Alimentation

• Entrée alimentation : 12V DC (connecteur Din4 pin)
• Adaptateur : 12V 120W

Contrôles & boutons

• 1 x bouton Power
• 1 x bouton Reset

Accessoires (inclus / typiques)

• Guide de démarrage rapide (imprimé)
• Adaptateur secteur
• Câble d'alimentation

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : R19IT7T-GCM1
• Marque : Winmate
• Affichage : 19,0" P-Cap multi-touch, 1280 x 1024, 250 nits
• CPU : Intel® Core™ i5-1135G7 / i5-1145G7E
• Mémoire max : jusqu'à 64 GB (2 x SO-DIMM)
• Stockage : 128GB SSD par défaut ; options jusqu'à 4TB ; port SATA III optionnel
• Réseau : Gigabit + 2.5 Gigabit
• Ports série : RS232/422/485 + RS232
• Protections frontales : IP65
• Dimensions : 445 x 370 x 62 mm
• Alimentation : 12V DC, adaptateur 12V 120W
• Systèmes d'exploitation : Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (optionnel)
• Certifications : CE, FCC
