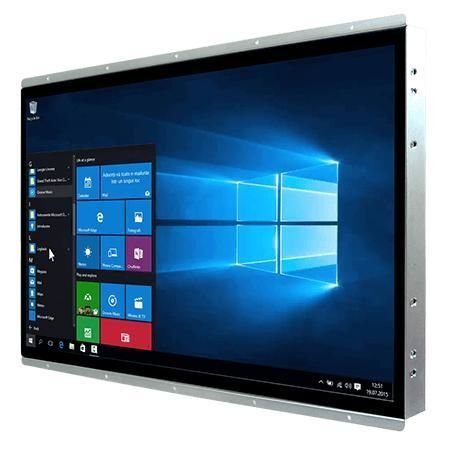

Panel PC à écran tactile multi-points W24IF7T-POA2

à écran tactile capacitif PCAP24"1920 x 1080

Présentation
Le Winmate W24IF7T-POA2 est un PC panneau IHM de 24 pouces de la série PO, destiné au contrôle machine, à l'automatisation industrielle et aux interfaces opérateur. Il associe un écran tactile projeté capacitif (PCAP), des options processeur Intel® Core™ 9e génération et un boîtier métal sans ventilateur pour une intégration industrielle et une disponibilité prolongée.

Principales caractéristiques

• Écran 24 pouces 1920 x 1080 Full HD PCAP multi-touch
• Processeurs Intel® 9e génération Core™ i3 / i5 / i7
• Stockage flexible : baie 2,5" HDD et emplacements M.2 (NVMe/SATA)
• Multiples E/S : ports série, 4 x USB 3.2 Gen1, 2 x LAN Gigabit
• Alimentation 12 V DC Din4 verrouillable; DisplayPort / HDMI optionnel

Présentation détaillée
Le boîtier open-frame de la série PO convient aux intégrations embarquées et kiosques nécessitant un montage compact et des opérations tactiles. Le PCAP fournit un contrôle multi-touch précis pour les panneaux opérateur. Secteurs d'utilisation typiques : contrôle machine, automatisation d'usine, transports, bornes retail, banques et terminaux médicaux lorsque du matériel de grade industriel est requis.

Certifications

• CE
• FCC

Remarques supplémentaires
L'appareil propose un design sans ventilateur, un boîtier métal et plusieurs options de montage (open frame, montage panneau, VESA). Modules optionnels : TPM 2.0, connectivité sans fil via M.2 2230 E-Key, extension PCIe.

Caractéristiques / spécifications techniques

• Taille d'affichage : 24 pouces
• Touch / Glass : Projected Capacitive Multi Touch Screen (PCAP)
• Résolution : 1920 x 1080 (Full HD)
• Luminosité : 250 nits
• Contraste : 3000:1
• Angles de vue : 89 / 89 / 89 / 89
• Zone active : 527.04 x 296.46 mm
• Processeur (options) : Intel Core i7-9700TE / i5-9500TE / i3-9100TE
• Chipset : Intel B360 (par défaut) ou Intel Q370 (optionnel)
• Mémoire : 1 x SO-DIMM DDR4 2400 MHz (4GB par défaut ; options jusqu'à 64GB)
• Stockage : M.2 2242 B-key 128GB (par défaut) ; M.2 2280 NVMe optionnel ; 2 x SATA III pour disques 2,5" (RAID 0/1 optionnel)
• Ethernet : 2 x Intel® Gigabit LAN (RJ45)
• Sécurité : TPM 2.0 (optionnel)
• Systèmes d'exploitation : Windows 10 IoT Enterprise 64-bit (option) ; Linux Ubuntu
• WLAN / Bluetooth : optionnel (M.2 2230 E-Key)
• Dimensions mécaniques : 615 x 385 x 68.8 mm
• Poids : env. 6.3 kg
• Montage : Open Frame, Panel Mount, VESA Mount
• Boîtier : métal
• Refroidissement : design sans ventilateur
• Humidité de fonctionnement : 10% à 90% RH (sans condensation)
• Température de fonctionnement : 0°C à 50°C ; stockage : -10°C à 60°C
• USB : 4 x USB 3.2 Gen1 Type-A
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Sortie vidéo : 1 x DP1.2 (par défaut) ; 1 x HDMI 1.4 (optionnel)
• Audio : 1 x Mic in ; 1 x Line out ; 2 x haut-parleurs intégrés
• Extensions : 1 x M.2 2280/2242 M-Key (NVMe/SATA), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 3.0 x16 (option)
• Indicateurs : LED Power, LED Storage
• Réglage luminosité : bouton de réglage
• Alimentation : 1 x 12 V DC Din4 verrouillable
• Boutons : Power, Reset
• Accessoires : adaptateur 100~240 V AC → DC, câble d'alimentation, vis VESA, CD drivers & manuel (selon configuration)
• Puissance / Adaptateur : exemple 12 V 120 W
