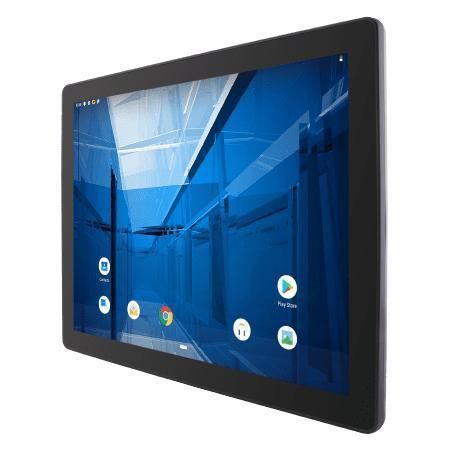

Panel PC à écran tactile multi-points R15IM3S-PTC3

à écran tactile capacitif PCAP15"1024 x 768

Vue d'ensemble
Winmate R15IM3S-PTC3 est un PC Panel HMI PT de 15 pouces conçu pour le contrôle machine, l'automatisation d'usine et les postes opérateurs. Il intègre un processeur ARM A53 basse consommation, un écran tactile capacitif projeté, un refroidissement sans ventilateur et une protection frontale IP65 pour un fonctionnement fiable sur site et une disponibilité à long terme.

Caractéristiques principales

• Écran 15,0 pouces 1024 x 768 avec tactile Projected Capacitive (P-CAP) multi-touch
• Processeur ARM A53 Quad Core 2,0 GHz
• Conception sans ventilateur et très faible consommation
• Stockage eMMC 32 Go intégré et mémoire 4 Go LPDDR4
• Android 11 par défaut (montée de version possible) ; distributions Linux en option
• Protection frontale IP65
• Montage universel incluant VESA ; option PoE PD (IEEE 802.3at)

Points forts
Plateforme ARM économe en énergie : le processeur ARM A53 offre des performances adaptées aux applications HMI tout en limitant la consommation, facilitant l'intégration logicielle sur Android.

Design true-flat facile à nettoyer : surface vitrée affleurante réduisant l'accumulation de poussière et simplifiant la maintenance en milieu industriel.

Installation flexible : support VESA et multiples options de montage pour encastrement, fixation murale, bureau ou embarqué.

Tactile P-Cap avec verre résistant : saisie multi-touch, verre de protection anti-rayures et réponse tactile fiable pour les interfaces opérateur.

Protection frontale IP65 : face avant étanche protégeant contre la poussière et les éclaboussures pour les zones de production exigeantes.

Certifications
CE, FCC, Front IP65

Accessoires
Guide de démarrage rapide (papier), adaptateur secteur 12V/50W, cordon d'alimentation, bloc de connexion 3 broches vers prise DC

Logiciels & OS
Par défaut : Android 11 (montable vers Android 13). Options : Linux Yocto 5.15.47 avec Qt 5.15 ; Linux Ubuntu Server 22.04.

Cas d'utilisation
HMI industriel, contrôle machine, postes opérateurs d'automatisation, intégration OEM et systèmes nécessitant un matériel HMI à faible consommation et éprouvé sur le terrain.

Spécifications techniques

• Affichage — Taille : 15,0 pouces
• Affichage — Tactile / Verre : Projected Capacitive Multi Touch Screen (P-CAP)
• Affichage — Résolution : 1024 x 768
• Affichage — Luminosité : 350 nits
• Affichage — Contraste : 800:1
• Affichage — Angles de vue : 80, 80, 70, 80
• Affichage — Zone active : 304.128 x 228.096 mm
• Processeur : ARM A53 (Quad Core 2,0 GHz)
• Mémoire : 4 Go LPDDR4
• Stockage : eMMC 32 Go intégré
• Système d'exploitation : Android 11 (montable vers Android 13) — par défaut ; option Linux Yocto 5.15.47 avec Qt 5.15 ; option Linux Ubuntu Server 22.04
• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice IP : Front IP65
• Certification : CE, FCC
• Dimensions : 352.5 x 276.7 x 45.45 mm
• Montage : Fixation VESA
• Boîtier : Plastique
• Refroidissement : Conception sans ventilateur
• Ports USB : 2 x USB 2.0, 1 x USB OTG
• Port série : 1 x RS232 (par défaut) / 422 / 485
• LAN : 1 x RJ45, PoE optionnel (PD, IEEE 802.3at)
• Audio : 2 x haut-parleur
• Slot SD : 1 x Micro SD (max 32 Go)
• Alimentation : 12V DC via bornier
• PoE : Power Device (PD), conforme IEEE 802.3at (25 W)
• Commandes : 1 x bouton marche, 1 x bouton reset
