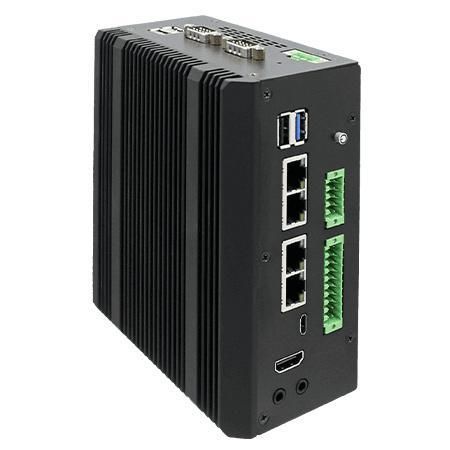

PC edge NTDRW100

Edge AId'inférence IAbox

Aperçu produit
Le Winmate NTDRW100 est un Box PC DIN‑Rail IA équipé de NVIDIA® Jetson Orin™ Nano, conçu pour la vision industrielle, l'inférence IA en périphérie et l'automatisation. Son boîtier compact en aluminium/métal, son alimentation DC isolée à large plage et ses interfaces industrielles en font une solution adaptée aux armoires de contrôle, inspections en ligne et déploiements edge distribués pour OEM et intégrateurs systèmes.

Caractéristiques principales

• NVIDIA® Jetson Orin™ Nano (jusqu'à 67 TOPS)
• 3 x LAN 1 Giga + 1 x LAN 1 Giga avec PSE (PoE, jusqu'à 30 W)
• 4 x USB 3.2 Gen2x1 + 1 x USB 2.0 + USB‑C OTG
• 3 x COM (options isolées), 1 x CAN FD (DB9)
• DIO isolé 8‑in / 8‑out (connecteur 20‑broches)
• Entrée DC isolée 9–36 V, conception sans ventilateur, montage DIN‑Rail / mini‑DIN‑Rail / mural

Spécification système

• Processeur : NVIDIA® Jetson Orin™ Nano
• Mémoire : 8GB LPDDR5 @ 2133 MHz on SOM
• Stockage : M.2 2280 M‑Key NVMe SSD 256GB (par défaut) ; options : 512GB / 1TB / 2TB
• Ethernet : 1 x GbE via Orin Nano (PSE jusqu'à 30W) + 3 x GbE
• Sécurité : TPM 2.0
• OS : Linux (support NVIDIA JetPack 6.2) — optionnel
• Sans fil : optionnel via M.2 (WLAN/BT/WWAN)
• Extensions : M.2 2230 E‑Key, M.2 3042/3052 B‑Key

Mécanique

• Dimensions : 130 x 68 x 150 mm
• Poids : 2.5 kg
• Montage : DIN‑Rail (par défaut) ; Mini DIN‑Rail ou montage mural (optionnel)
• Boîtier : Aluminium et métal, design sans ventilateur

Environnement

• Humidité de fonctionnement : 10%–90% HR, sans condensation
• Température de fonctionnement : -20 °C à +60 °C
• Température de stockage : -40 °C à +70 °C
• Option choc/vibration : MIL‑STD‑810H (procédures sélectionnées)

Certifications

• CE
• FCC

Ports et interfaces

• USB : 3 x USB3.2 Gen2 Type‑A, 1 x USB2.0 Type‑A, 1 x USB3.2 Gen2 Type‑C (OTG)
• Série : 2 x RS‑232/422/485 isolés (10‑pin terminal block, sélection par jumper), 1 x RS‑232/422/485 isolé (DB9, sélection par BIOS)
• LAN : 1 x 10/100/1000 Mbps (via Orin Nano avec PSE jusqu'à 30 W) + 3 x 10/100/1000 Mbps
• Vidéo : HDMI 2.0b (optionnel) jusqu'à 3840 x 2160 @ 30Hz
• Audio : Mic in, Line out
• SIM : 1 x nano SIM (optionnel)
• CAN : 1 x CAN FD (DB9)
• DIDO : 8 entrées / 8 sorties isolées (connecteur 20‑broches) avec isolation 2500 VDC
• Indicateur : LED alimentation

Alimentation

• Entrée : 9–36 V DC isolée via bornier 3‑broches
• PoE (PSE) : IEEE 802.3at (jusqu'à 30 W) sur le port LAN dédié

Contrôles et boutons

• Bouton d'alimentation avec LED
• Bouton de récupération

Accessoires

• Inclus : connecteur 20‑broches pour DIDO, connecteur 3‑broches pour alimentation, connecteur 10‑broches pour COM, câble Open Wire, adaptateur 3‑broches vers 2.5Ø femelle, kit de montage DIN‑Rail
• Optionnels : adaptateur 100–240 V AC → DC (12 V, 120 W), cordon d'alimentation, kits Mini DIN‑Rail, kits de montage mural

Applications recommandées
Inspection IA en ligne, vision industrielle, détection et tri, automatisation d'usine, contrôle robotique, supervision d'installations et déploiements d'IA en périphérie distribués nécessitant un faible encombrement et des E/S industrielles.

Spécifications techniques

• Modèle : NTDRW100
• Marque : Winmate
• CPU : NVIDIA® Jetson Orin™ Nano (jusqu'à 67 TOPS)
• Mémoire : 8GB LPDDR5 (on SOM)
• Stockage : M.2 2280 NVMe SSD (256GB par défaut ; jusqu'à 2TB en option)
• Ethernet : 1 x GbE avec PSE (30W) + 3 x GbE
• USB : 3 x USB3.2 Gen2 Type‑A, 1 x USB2.0 Type‑A, 1 x USB3.2 Gen2 Type‑C (OTG)
• Ports série : 3 x RS‑232/422/485 (options isolées)
• CAN : 1 x CAN FD (DB9)
• DIO : 8‑in / 8‑out isolé
• Entrée alimentation : 9–36 V DC isolée ; PoE PSE IEEE 802.3at (30W)
• Température fonctionnement : -20 °C à +60 °C
• Dimensions / Poids : 130 x 68 x 150 mm / 2.5 kg
• Montage : DIN‑Rail (par défaut), Mini DIN‑Rail ou mural (optionnel)
• Boîtier : Aluminium & métal ; Fanless
• Sécurité : TPM 2.0
• OS support : Linux (NVIDIA JetPack 6.2)
• Certifications : CE, FCC
