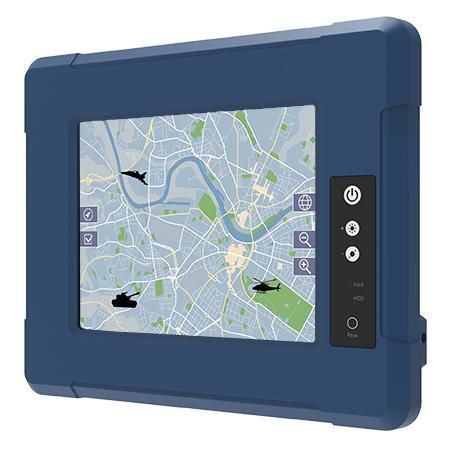

Panel PC tactile R08IB3S-MLU1

LCDà écran tactile résistif à 5 fils8.4"

Présentation
Le Winmate R08IB3S-MLU1 est un Panel PC de défense 8,4 pouces basé sur Intel Celeron N2930 (Bay Trail). Conçu pour l'intégration véhicule et les applications critiques, il propose une conception sans ventilateur, boîtier aluminium anticorrosion, protection frontale IP65 (sauf E/S) et connecteur d'alimentation verrouillable MIL‑DTL‑38999. Le produit est construit et testé selon des références MIL‑STD pour l'environnement et l'EMC adaptées aux environnements sévères.

Caractéristiques principales

• Connecteur d'alimentation verrouillable de niveau défense (MIL‑DTL‑38999)
• Processeur Intel Celeron N2930 1,83 GHz (turbo jusqu'à 2,16 GHz)
• Conception sans ventilateur pour exploitation fiable
• Écran 8,4" 800 x 600, 600 nits
• Protection frontale IP65 (E/S exclues)
• Boîtier aluminium avec traitement anticorrosion
• Conforme aux exigences chocs et vibrations MIL‑STD / IEC60068
• Écran tactile résistif 5 fils et verre AR en option
• WLAN (802.11 a/b/g/n) et Bluetooth en option
• Entrée large 9–36 V DC en option

Certifications & normes

• CE, FCC
• MIL‑STD‑461F (EMC) référencé; MIL‑STD‑461G disponible en option
• MIL‑STD‑810G / MIL‑STD‑810H (environnement) référencés
• Options de conformité NATO STANAG / TEMPEST disponibles

Affichage

• Taille : 8,4 pouces
• Résolution : 800 x 600
• Luminosité : 600 nits
• Contraste : 600:1
• Angles de vue : 75°/75°/60°/70°
• Zone active : 170,4 x 127,8 mm
• Touch / Verre : Verre AR par défaut ; tactile résistif 5 fils et options EMI disponibles

Spécifications système

• Processeur : Intel Celeron N2930 1,83 GHz (jusqu'à 2,16 GHz)
• Mémoire : 1 x SO‑DIMM DDR3L 1600 MHz, 4 Go par défaut ; jusqu'à 8 Go en option
• Stockage : 1 x mSATA SSD 128 Go par défaut ; 256/512 Go en option
• Ethernet : 2 x contrôleurs Intel (2 x RJ45)
• Système : Windows 10 IoT Enterprise 64‑bit (option) ; Linux Ubuntu 20.04 (option)
• Modules WLAN / BT : en option

Environnement

• Humidité fonctionnement : 10 % – 95 % HR
• Température fonctionnement : -20 °C à 60 °C
• Température stockage : -30 °C à 70 °C
• Choc : MIL‑STD‑810H Method 516.8 (Operating : 30 g, 18 ms)
• Vibration : MIL‑STD‑810H Method 514.8 (Operating : jusqu'à ~2.18 g rms, 5–500 Hz)
• Options : protocoles NATO pour choc/vibration disponibles

Détails de conformité

• MIL‑STD‑461G : CE101, CE102, RE101, RE102, CS118 (jeu par défaut) ; tests CS/RS supplémentaires en option
• MIL‑STD‑810H : méthodes environnementales sélectionnées référencées ; essais dépendant de la configuration

Ports E/S

• USB : 1 x USB 2.0 ; 1 x USB 3.0
• Série : 1 x RS232 (par défaut) — option RS422/RS485
• LAN : 2 x RJ45
• Vidéo : 1 x HDMI (option)
• Indicateurs : LED PWR, LED HDD

Mécanique

• Dimensions : 277 x 219,5 x 59,7 mm
• Poids : 2,3 kg
• Montage : compatible VESA
• Boîtier : metal housing avec façade aluminium
• Refroidissement : conception passive (sans ventilateur)

Alimentation

• Par défaut : 12 V DC via connecteur verrouillable MIL‑DTL‑38999/1
• Option : entrée large 9–36 V DC

Contrôle

• Touches frontales : Power, Brightness Up, Brightness Down, Reset

Accessoires

• Manuel utilisateur
• CD de drivers (système et tactile)
• Câble open‑wire
• Adaptateur 100–240 V AC → DC et cordon d'alimentation

Caractéristiques techniques

• Modèle : R08IB3S-MLU1
• Marque : Winmate
• Écran : 8,4", 800 x 600, 600 nits
• CPU : Intel Celeron N2930 (1.83–2.16 GHz)
• Mémoire : 4 Go DDR3L par défaut (extensible jusqu'à 8 Go)
• Stockage : mSATA SSD 128 Go par défaut (jusqu'à 512 Go)
• Protection : Front IP65 (E/S exclues)
• Normes : MIL‑STD‑810G/H, MIL‑STD‑461F/G (selon configuration)
• Dimensions / Poids : 277 x 219,5 x 59,7 mm / 2,3 kg
