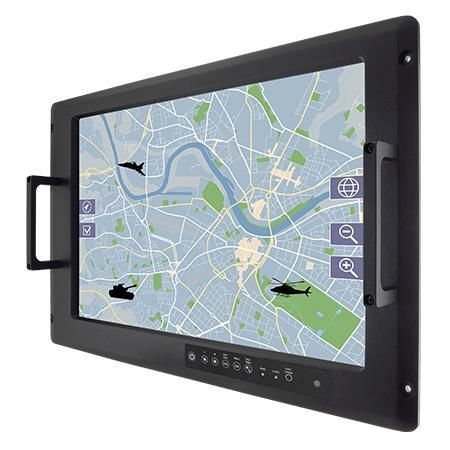

Panel PC TFT LCD W24IB3S-RKS1ML

à écran tactile résistif à 5 fils24"1920 x 1200

Résumé
Winmate W24IB3S-RKS1ML est un Panel PC console rack Défense de 24 pouces basé sur la plateforme Intel Celeron N2930, conçu pour les environnements de commande et de contrôle critiques. Il associe un affichage haute résolution, une conception sans ventilateur et des conformités MIL‑STD pour une exploitation fiable en conditions difficiles et mobiles.

Principales caractéristiques

• Écran TFT 24 pouces, résolution 1920 x 1200
• Intel Celeron N2930 (jusqu'à 2,16 GHz)
• Boîtier métallique anticorrosion et refroidissement sans ventilateur
• Conception conforme MIL‑STD‑810G/H et MIL‑STD‑461F/G
• Conception mécanique pour montage en rack encastré (9U, options 8U)
• Commandes OSD physiques en façade (6 touches) et capteur de luminosité intégré
• Alimentation AC 100~240 V standard ; option DC isolée 9~36 V
• Connecteur d'alimentation de qualité militaire MIL-DTL-38999/1 et options I/O MIL‑DTL‑38999

Certifications

• MIL‑STD‑461F / MIL‑STD‑461G (EMC)
• MIL‑STD‑810G / MIL‑STD‑810H (environnement)
• CE, FCC

Description produit et détails de conception
Conçu pour les centres de commandement et véhicules de commandement de terrain, le W24IB3S-RKS1ML facilite l'intégration en rack et l'ergonomie des consoles. Le boîtier robuste en métal, traité anti-corrosion, et l'architecture fanless réduisent la maintenance et améliorent la fiabilité. Les connecteurs de qualité défense assurent la compatibilité avec le câblage militaire existant et des configurations I/O à haute fiabilité.

Les fonctions tactiles et de contrôle sont optimisées pour l'usage terrain : options tactiles résistives et verres AR/EMI disponibles, ainsi qu'un pavé OSD 6 touches pour les réglages courants. Le capteur de luminosité ajuste automatiquement la luminosité pour maintenir la lisibilité selon l'éclairage ambiant.

Scénarios d'utilisation
Adapté aux systèmes critiques tels que centres de commandement, véhicules de commandement, consoles de passerelle navale, salles de contrôle sécurisées et installations industrielles ou énergétiques nécessitant une conformité MIL‑STD et un équipement rackable robuste.

Caractéristiques / spécifications techniques

• Affichage : 24,0 pouces, 1920 x 1200, 300 nits, contraste 1000:1, angles de vue 89/89/89/89, zone active 518.4 x 324.0 mm
• Touch / Verre : AR Protection Glass (défaut) ; option 5-wire resistive ; 5-wire resistive avec filtre EMI ; EMI Glass
• Processeur : Intel Celeron N2930 1.83 GHz (jusqu'à 2.16 GHz)
• Mémoire : 1 x SO-DIMM DDR3L 1600 MHz, 4 GB par défaut ; 8 GB optionnel
• Stockage : 1 x mSATA SSD 128 GB par défaut ; 256 GB / 512 GB en option
• Ethernet : 2 x Intel Ethernet Controller (2 x RJ45)
• USB : 1 x USB 2.0, 1 x USB 3.0
• Série : 1 x RS232 (par défaut) / 422 / 485
• Sortie vidéo : 1 x HDMI (optionnel)
• Système : Windows 10 IoT Enterprise (64-bit) ou Linux Ubuntu 20.04 en option
• WLAN/BT : support optionnel
• Alimentation : AC 100~240 V ±10% (défaut) ; DC 9~36 V ±10% isolée (option)
• Connecteur d'alimentation : MIL-DTL-38999/1 (fourni)
• Dimensions : 609.5 x 399.3 x 76.2 mm
• Montage : VESA mount (défaut) ; montage en rack optionnel (options mécaniques 9U/8U)
• Boîtier : boîtier métallique avec façade en aluminium ; finition anticorrosion
• Refroidissement : conception sans ventilateur
• Humidité de fonctionnement : 10% à 95% RH
• Température de fonctionnement : 0 ~ 50°C ; stockage : -10 ~ 60°C
• Choc et vibration : méthodes USA MIL‑STD‑810H pour choc (516.8) et vibration (514.8) ; options NATO STANAG/AECTP
• TEMPEST / NATO : NSA NSTISSAM TEMPEST/1-92, NATO SDIP-27 optionnels
• Conformité MIL‑STD‑461G : CE101, CE102, RE101, RE102, CS118 par défaut ; tests CS/RS supplémentaires en option
• Accessoires : manuel utilisateur (hardcopy), CD-ROM utilitaires pilotes, câble d'alimentation MIL-DTL-38999/1
