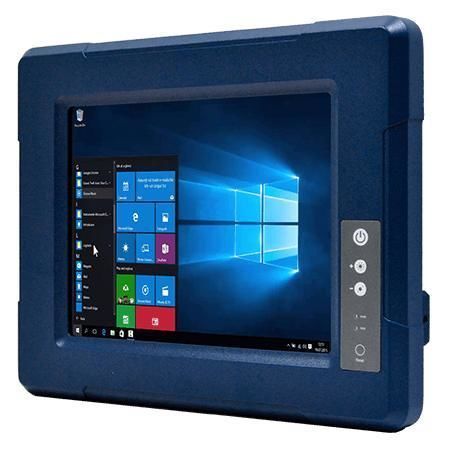

Panel PC à écran tactile résistif R10IT3S-VMT2(HB)

tactileLCDlisible au soleil

Présentation
Le Winmate R10IT3S-VMT2(HB) est un Panel PC embarqué 10,4" conçu pour l'informatique embarquée sur véhicules (chariots élévateurs, véhicules d'entrepôt et plateformes mobiles). Il intègre un processeur Intel® Core™ i5-1135G7, une façade IP65 (sauf E/S), un refroidissement sans ventilateur et une entrée d'alimentation 9–36V CC avec option de contrôle d'allumage. Conçu selon EN50155 et résistant aux chocs/vibrations (MIL‑STD‑810F/G).

Principales caractéristiques

• Écran 10,4" 1024×768 (options haute luminosité pour lecture en plein soleil)
• Processeur Intel® Core™ i5-1135G7
• Température de fonctionnement : -10 °C à +55 °C
• Boîtier aluminium traité anticorrosion; refroidissement passif sans ventilateur
• Alimentation isolée 9–36V CC; option contrôle marche/arrêt par ignition
• Options écran résistif ou verre de protection
• Façade IP65 (sauf E/S)
• Conformité MIL‑STD‑810F/G pour chocs et vibrations
• Conception conforme EN50155

Certifications

• CE
• FCC

Aspects produit
Façade scellée côté opérateur, boîtier en aluminium moulé avec traitement anticorrosion, ailettes pour dissipations passives et jeu d'E/S complet pour intégration industrielle et montage véhicule.

Spécification système

• Processeur : Intel Core i5-1135G7 (2,4 GHz, jusqu'à 4,2 GHz)
• Mémoire : 1 x SO-DIMM DDR4 3200 MHz — 4GB par défaut (options : 8/16/32GB)
• Stockage : 1 x M.2 2280 NVMe 128GB par défaut (options jusqu'à 2TB)
• Ethernet : 2 x contrôleurs Intel® 2,5 Gbps
• Sécurité : TPM 2.0
• Systèmes (option) : Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04
• WLAN / Bluetooth : optionnel (M.2 2230 E-Key)

Affichage

• Taille : 10,4"; Résolution : 1024 x 768
• Touch/Verre : écran résistif ou verre de protection (options)
• Luminosité : options standard et haute luminosité (valeurs 350 / 500 / 1000 nits selon configuration)
• Contraste : 1000:1; Angles de vue : 88/88/88/88; Zone active : 210.4 x 157.8 mm

Mécanique

• Dimensions : 315 x 250 x 67 mm
• Poids : 2,9 kg
• Montage : VESA standard; Yoke mount en option
• Boîtier : Aluminium
• Refroidissement : Sans ventilateur (passif)

Environnement

• Humidité : 10%–90% HR, sans condensation
• Température fonctionnement : -10 °C à 55 °C; stockage : -30 °C à 70 °C
• Choc : MIL‑STD‑810G Method 516.6 Proc I (option)
• Vibration : MIL‑STD‑810G Method 514.6 Proc I
• Indice IP : Façade IP65 (sauf E/S)

Ports E/S

• USB : 2 x USB 3.2 Gen2x1 (Type-A)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• LAN : 2 x 2.5 Giga LAN RJ45
• Vidéo : HDMI 2.0 (option)
• Expansion : M.2 2230 E-Key (Wi‑Fi)
• Indicateurs : LED power; LED storage
• Alimentation : 9–36V CC via bornier 3 broches

Contrôles

• Boutons : Power, Reset, Brightness Up, Brightness Down

Accessoires

• Inclus : câble ouvert avec connecteur bornier; vis VESA
• Optionnels : support Yoke; adaptateur 100–240V AC → DC 120W avec câble

FAQ produit (résumé)

• Usage type : informatique embarquée pour chariots élévateurs, véhicules d'entrepôt et plateformes mobiles.
• Adaptation : adapté aux panneaux de contrôle véhicules et HMIs cabine.
• Points forts : façade scellée IP65, fonctionnement sans ventilateur, large plage d'alimentation et option contrôle d'ignition.

Caractéristiques techniques

• Modèle : R10IT3S-VMT2(HB)
• Marque : Winmate
• CPU : Intel Core i5-1135G7
• Mémoire : SO-DIMM DDR4 jusqu'à 32GB
• Stockage : M.2 NVMe jusqu'à 2TB
• Affichage : 10,4" 1024×768
• Alimentation : 9–36V CC isolé; option ignition
• Réseau : 2 x 2.5G LAN; Wi‑Fi/BT optionnel
• Rugged : Façade IP65; MIL‑STD‑810G (option); conception EN50155
• Certifications : CE, FCC
