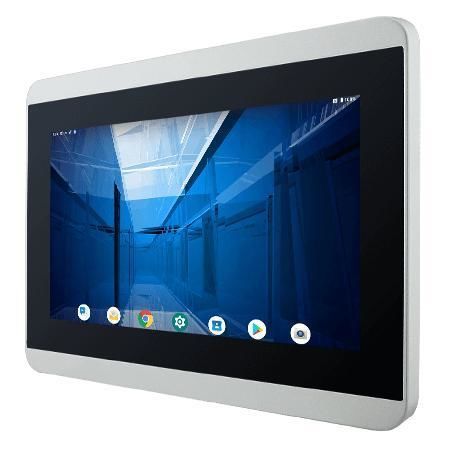

Panel PC à écran tactile multitouche W07IQ3S-GCT1

à écran tactile capacitif PCAP7"1024 x 600

Présentation
Le Winmate W07IQ3S-GCT1 est un Panel PC G-WIN GC de 7 pouces à écran projeté capacitif (PCAP) frontal avec protection IP65, équipé d'un processeur Qualcomm® Snapdragon™ 660 (Octa-Core 2,2 GHz). Il propose une façade véritablement plane bord-à-bord, refroidissement sans ventilateur, support Android pour applications embarquées et options de montage flexibles (montage panneau par défaut, VESA en option). Conçu pour les interfaces HMI compactes en environnement industriel.

Caractéristiques principales

• Processeur Qualcomm® Snapdragon™ 660 octa-core 2,2 GHz
• Écran multi-touch Projected Capacitive (PCAP) avec façade True-Flat
• Protection frontale IP65 contre eau et poussière
• Conception fanless pour faible consommation et fonctionnement silencieux
• Connectique: USB3.0 Type-C (OTG), 2 x USB2.0, RS232/422/485, RJ45, Micro SD, Micro HDMI (optionnel)
• Support Android 9.0 pour intégration logicielle embarquée

Certifications

• CE
• FCC

Points forts / Détails produit
La façade True-Flat bord-à-bord facilite le nettoyage et réduit les points d'entrée de contaminants.
L'écran PCAP multi-touch offre une interaction multi-point réactive adaptée aux IHM modernes.
Android 9.0 permet une intégration rapide d'applications embarquées et d'interfaces personnalisées.
Montage sur panneau (par défaut) et motif VESA optionnel pour installation murale, bureau ou véhicule tout en conservant un accès simple aux E/S.
Indice frontal IP65 et niveaux MIL-STD-810G pour choc et vibration adaptés aux environnements industriels.

Spécification système (vue tableau)

• Processeur : Qualcomm® Snapdragon™ 660 (Octa-Core 2.2 GHz)
• Mémoire : 3 GB LPDDR4
• Stockage : 32 GB eMMC onboard
• Système d'exploitation : Android 9.0
• WLAN / Bluetooth : en option

Affichage (vue tableau)

• Taille : 7.0 pouces
• Tactile / Verre : Projected Capacitive Multi-Touch
• Résolution : 1024 x 600
• Luminosité : 320 nits
• Contraste : 1000:1
• Zone active : 153.6 x 90 mm

Ports E/S (vue tableau)

• USB : 1 x USB 3.0 (Type-C OTG), 2 x USB 2.0 (Type A)
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x RJ45 (USB to LAN AX88178A)
• Vidéo : 1 x Micro HDMI (optionnel)
• Carte SD : 1 x Micro SD
• Audio : 1 x Haut-parleur (optionnel)

Alimentation (vue tableau)

• Tension : 12 V DC via borniers (Terminal Block)
• Adaptateur : 12 V 50 W

Mécanique (vue tableau)

• Dimensions : 189.4 x 145.4 x 39.8 mm
• Boîtier : Aluminium
• Montage : Montage panneau (par défaut), VESA (optionnel)
• Refroidissement : Conception sans ventilateur

Environnement & Robustesse (vue tableau)

• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -20°C à 60°C
• Choc : MIL-STD-810G Method 516.6 Procedure I
• Vibration : MIL-STD-810G Method 514.6 Procedure I
• Indice IP : frontal IP65

Accessoires

• Guide de démarrage rapide (hardcopy)
• Adaptateur AC 12V/50W
• Cordon d'alimentation
• 3-pin Terminal Block to DC Jack

Contrôle

• 1 x bouton Power (optionnel)

Caractéristiques / spécifications techniques

• Modèle : W07IQ3S-GCT1
• Brand: Winmate
• Processeur : Qualcomm® Snapdragon™ 660 (Octa-Core 2.2 GHz)
• Mémoire : 3 GB LPDDR4
• Stockage : 32 GB eMMC onboard
• OS : Android 9.0
• Affichage : 7.0", 1024 x 600, 320 nits, PCAP multi-touch
• E/S : USB3.0 Type-C (OTG), 2 x USB2.0, RS232/422/485, LAN, Micro HDMI (opt.), Micro SD
• Alimentation : 12 V DC (Terminal Block), adaptateur 12 V 50 W
• Dimensions : 189.4 x 145.4 x 39.8 mm
• Montage : Panel mount (par défaut), VESA optionnel
• Boîtier : Aluminium
• Robustesse : Front IP65, fanless, MIL-STD-810G choc & vibration
• Certifications : CE, FCC
