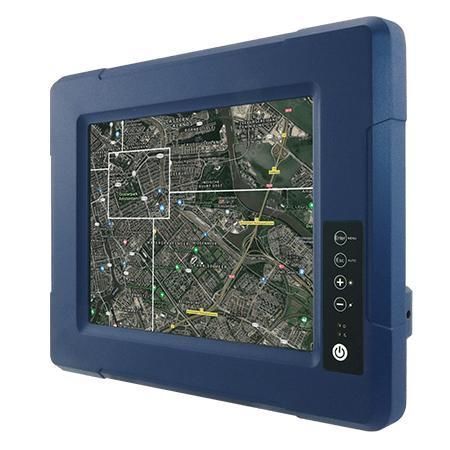

Moniteur LCD R10L100-VMN1-NI

à écran tactile résistifpour véhiculepour interface HMI

Présentation
L'écran NVIS tactile résistif G-WIN R10L100-VMN1-NI de Winmate est un écran 10,4 pouces conçu pour les environnements extérieurs, de terrain et embarqués. Il assure une lisibilité en condition de jour comme en mode NVIS (vision nocturne) et bénéficie d'un boîtier aluminium anticorrosion avec refroidissement sans ventilateur. L'alimentation isolée 9–36 V CC avec option de contrôle d'allumage facilite l'intégration véhicule. Conforme à MIL-STD-3009 pour la compatibilité NVIS.

Principales caractéristiques

• Panneau 10,4 pouces, résolution 1024 x 768
• Écran tactile résistif 5/4 fils (option) ou verre de protection sans tactile
• Large plage de température de fonctionnement (spécification : -10 °C à 60 °C ; testé jusqu'à -20 °C)
• Boîtier aluminium anticorrosion, conception sans ventilateur
• Protection frontale IP65 (sauf ports E/S)
• Alimentation isolée 9–36 V CC ; option contrôle marche/arrêt par ignition
• Support des modes Jour et NVIS
• Conformité MIL-STD-3009 pour NVIS

Certifications

• Front IP65
• CE
• FCC
• MIL-STD-3009 (compatibilité NVIS)

Points forts du produit

• Conçu pour environnements extrêmes : adapté aux unités mobiles militaires, installations de terrain et systèmes tactiques extérieurs.
• Options d'alimentation flexibles pour intégration véhicule : entrée isolée 9–36 V CC et contrôle d'allumage optionnel.
• Compatibilité jour et NVIS : lisible en plein soleil et rétroéclairage compatible NVIS pour usage avec lunettes de nuit.
• Conformité MIL-STD pour les performances NVIS.

Caractéristiques / Spécifications techniques

• Modèle : R10L100-VMN1-NI
• Marque : Winmate
• Taille d'écran : 10.4 inches
• Résolution : 1024 x 768
• Touch / Glass : Resistive Touch Screen (Option) ; Protection Glass w/o Touch Function (Option)
• Luminosité panneau : 1000 / NVIS nits
• Contraste : 1000:1
• Angles de vue : 88, 88, 88, 88
• Couleurs d'affichage : 16.7M colors
• Zone active : 210.4 x 157.8 mm
• Dimensions (L x H x P) : 315 x 250 x 67 mm
• Poids : 2.9 kg
• Montage : VESA mount (par défaut) ; Yoke mount (option)
• Boîtier : Aluminum housing (anticorrosion)
• Refroidissement : Fanless design
• Humidité de fonctionnement : 10% à 90% RH, non-condensant
• Température de fonctionnement : -10°C à 60°C (spécif.) ; testé jusqu'à -20°C
• Température de stockage : -30°C à 70°C
• Shock : MIL-STD-810G Method 516.6 Procedure I (Option)
• Vibration : MIL-STD-810G Method 514.6 Procedure I
• Indice IP : Front IP65 (sauf E/S)
• Certifications : CE, FCC, MIL-STD-3009 (NVIS)
• Alimentation : 9V ~ 36V DC In Terminal Block (isolé)
• Ports I/O : 1x USB Type-A pour contrôle tactile (Option) ; 1x RS232 D-sub9 pour contrôle tactile (Option) ; 1x VGA (par défaut) ; 1x HDMI (Option)
• Indicateurs : 1 x LED alimentation ; 1 x LED statut
• Boutons : Power, Adjust up, Adjust down, ESC (Auto), Menu
• Accessoires fournis : Open Wire Cable avec connecteur terminal block ; Câble VGA externe ; Visserie VESA
• Accessoires optionnels : Yoke mount stand ; Adaptateur 100~240V AC à DC 50W avec cordon ; Câble USB/COM externe pour contrôle tactile ; Câble HDMI externe
