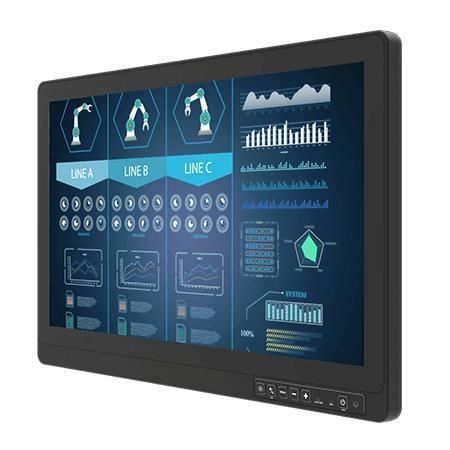

Moniteur tactile W22L100-67B2-P(HB)

à écran tactile multi-pointsà écran tactile multitoucheà technologie capacitive projetée

Présentation
Le W22L100-67B2-P(HB) est un écran tactile P-CAP multipoint durci 21,5 pouces classé IP67, conçu pour des applications industrielles, embarquées et extérieures. Il offre une dalle Full HD 1920 x 1080, une luminosité 1000 nits, options de liaison optique et un boîtier en aluminium traité anti-corrosion. Il prend en charge des températures de fonctionnement larges et une entrée DC isolée 9–36 V adaptée aux environnements exigeants.

Principales caractéristiques

• Panneau 21,5" Full HD 1920 x 1080, 1000 nits
• Écran tactile projeté capacitif (P-CAP) avec bonding optique pour meilleure clarté
• Verre de protection antireflet optionnel lié optiquement au panneau
• Construction entièrement scellée IP67 avec montage VESA
• Boîtier en aluminium moulé sous pression avec finition anticorrosion
• Capteur de lumière ambiante intégré et commandes matérielles de luminosité
• Plage de fonctionnement large : -10 à 55°C (chauffage optionnel : -40 à 55°C)
• Entrée DC isolée 9–36 V adaptée aux systèmes industriels et embarqués

Certifications

• Indice de protection IP67
• CE
• FCC

Points forts et bénéfices pratiques
Design vrai-plat bord à bord
La face plate facilite le nettoyage et réduit les points d'entrée pour les liquides.

Protection complète contre l'eau et la poussière
La conception étanche IP67 permet une utilisation en environnements industriels, marins et extérieurs sévères.

Refroidissement sans ventilateur et faible consommation
Le refroidissement passif limite les nuisances sonores et améliore la fiabilité en service continu.

Solutions d'alimentation polyvalentes
Prend en charge 9–36 V DC avec isolation ; options pour gestion d'ignition et connecteurs adaptés aux véhicules.

Construction mécanique robuste
Boîtier aluminium traité anticorrosion et conception certifiée contre chocs et vibrations.

IO & Contrôles (résumé)

• USB : 1x connecteur M12 pour le tactile (signal USB)
• Série : 1x connecteur M12 pour RS232 (optionnel)
• Vidéo : 1x connecteur M12 pour VGA ; 1x connecteur étanche pour HDMI
• Indicateurs : LED alimentation et LED statut verrouillage/déverrouillage
• Alimentation : 1x connecteur M12 étanche pour 9–36 V DC (isolé)
• Contrôles : touches power, +/-, menu (auto/manu), mode jour/nuit, réglage luminosité LED, capteur de luminosité

Accessoires (fournis / optionnels)

• Fournis/disponibles : câble d'alimentation à fils ouverts avec connecteur étanche ; câble USB étanche pour tactile ; câbles VGA et HDMI étanches ; bouchons étanches ; vis VESA
• Optionnels : adaptateur AC→DC 100–240 V 50W avec cordon ; câble COM externe avec connecteur étanche

Applications
Interfaces HMI pour automatisation industrielle, systèmes embarqués (flotte/transports), écrans marins et extérieurs, installations militaires/défense, équipements de laboratoires et médicaux nécessitant des écrans durcis et étanches.

Caractéristiques / spécifications techniques

• Modèle : W22L100-67B2-P(HB)
• Nom commercial : 21.5" G-WIN IP67 Series P-CAP Display
• Taille d'écran : 21,5 pouces
• Résolution : 1920 x 1080
• Luminosité : 1000 nits
• Ratio de contraste : 1000:1
• Angles de vision : 89/89/89/89
• Couleurs : 16,7M
• Zone active : 476.64 x 268.11 mm
• Touch/Verre : P-CAP avec bonding (défaut) ; verre true-flat optionnel
• Dimensions (L x H x P) : 529.6 x 342.8 x 58 mm
• Poids : 8,67 kg
• Montage : VESA
• Boîtier : Aluminium ; pré-finition Surtec 650 ; revêtement polyester
• Refroidissement : sans ventilateur
• Humidité : 10%–90% HR non condensante
• Temp. fonctionnement : -10°C à 55°C ; -40°C à 55°C avec chauffage
• Temp. stockage : -30°C à 70°C
• Shock : MIL-STD-810G Méthode 516.6 Procédure I
• Vibration : MIL-STD-810G Méthode 514.6 Procédure I
• Indice IP : IP67
• Certifications : CE, FCC
• Ports USB : 1x M12 (touch)
• Ports série : 1x M12 RS232 (optionnel)
• Entrées vidéo : 1x M12 VGA ; 1x HDMI étanche
• LEDs : alimentation, verrouillage/déverrouillage
• Alimentation : 1x M12 étanche 9~36 V DC (isolé)
• Touches : power, +, -, menu, jour/nuit, réglage LED ; capteur de lumière ambiante
• Accessoires : câbles alim/USB/VGA/HDMI avec connecteurs étanches ; bouchons étanches ; vis VESA
• Optionnel : adaptateur AC-DC 50W (100–240 V) ; câble COM externe étanche
• Option de commande : W22L100-67B2-G(HB) pour verre anti-reflet (option)
