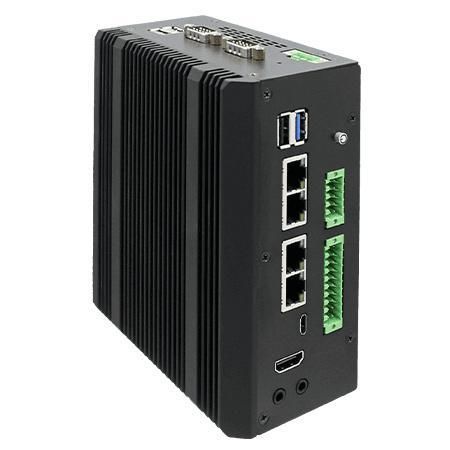

PC IA NTDRW100

boxedged'inférence IA

Présentation
Propulsé par NVIDIA® Jetson Orin™ Nano offrant jusqu'à 67 TOPS, le NTDRW100 est un PC Box IA sur rail DIN sans ventilateur conçu pour l'inférence en temps réel et les applications de vision à la périphérie. Il propose une faible empreinte pour l'intégration en armoire électrique et les environnements industriels à espace limité, avec des options de montage flexibles et des E/S complètes pour l'automatisation et l'IoT.

Principales caractéristiques

• NVIDIA® Jetson Orin™ Nano (jusqu'à 67 TOPS)
• 3 x LAN 1 Giga, 1 x LAN 1 Giga avec PSE (jusqu'à 30 W)
• 4 x USB 3.2 Gen2x1, 1 x USB 2.0, 3 x COM, 1 x CAN
• DIO isolée (8 entrées / 8 sorties)
• Entrée d'alimentation CC large plage 9 V à 36 V avec isolation
• Plage de températures de fonctionnement : -20 °C à +60 °C
• Edge computing sur rail DIN, architecture sans ventilateur

Certifications

• CE
• FCC

Points clés de conception et déploiement

• Options de montage : rail DIN (par défaut), mini rail DIN (option), montage mural (option)
• Dimensions compactes : 130 x 68 x 150 mm pour une intégration facile dans armoires et lignes de production
• Conception sans ventilateur pour fonctionnement silencieux, réduction de l'entrée de poussières et meilleure fiabilité en environnements difficiles
• Interfaces riches (USB, COM, LAN, CAN et DIO isolée) pour supporter périphériques d'automatisation et capteurs

Accessoires (inclus / optionnels)

• Inclus : bornier 20 broches pour DIDO ; bornier 3 broches pour alimentation ; bornier 10 broches pour COM ; câble open‑wire ; câble adaptateur 3 broches vers 2.5Ø femelle ; kit de montage rail DIN
• Optionnels : adaptateur 100–240 V AC vers DC (12 V, 120 W) ; cordon d'alimentation ; kit mini rail DIN ; kit de montage mural

Caractéristiques / spécifications

• Modèle : NTDRW100
• Marque : Winmate
• Processeur : NVIDIA® Jetson Orin™ Nano
• Mémoire : 8 GB LPDDR5 @ 2133 MHz on SOM
• Stockage : 1 x M.2 2280 M‑Key NVMe SSD 256 GB (par défaut) ; options 512 GB, 1 TB, 2 TB
• Contrôleur Ethernet : 1 x 10/100/1000 Mbps (via Orin™ Nano, avec PSE jusqu'à 30 W) ; 3 x 10/100/1000 Mbps
• Sécurité : TPM 2.0
• Système d'exploitation : Linux (support NVIDIA Jetpack 6.2) (optionnel)
• WLAN / BT / WWAN : optionnel via expansion M.2
• Ports d'expansion : 1 x M.2 2230 E‑key (WiFi+BT) ; 1 x M.2 3042/3052 B‑key (4G/5G)
• Dimensions : 130 x 68 x 150 mm
• Poids : 2.5 kg
• Boîtier : Aluminium et châssis métal
• Refroidissement : conception sans ventilateur
• Humidité de fonctionnement : 10% à 90% RH, non condensant
• Température de fonctionnement : -20 °C à 60 °C
• Température de stockage : -40 °C à 70 °C
• Choc : défaut ; option MIL‑STD‑810H Méthode 516.8 Procédure I
• Vibration : MIL‑STD‑810H Méthode 514.8 Procédure I
• Certifications : CE, FCC
• Ports USB : 3 x USB 3.2 Gen2x1 (10 Gbps, Type‑A) ; 1 x USB 2.0 (Type‑A) ; 1 x USB 3.2 Gen2x1 (Type‑C pour OTG)
• Ports série : 2 x RS‑232/422/485 isolés (10‑pin bornier, sélection par jumper, défaut RS‑232) ; 1 x RS‑232/422/485 isolé (DB9, sélection via BIOS)
• LAN : voir contrôleur Ethernet
• Vidéo : 1 x HDMI 2.0b (option) jusqu'à 3840 x 2160 @ 30 Hz
• Audio : Mic in ; Line out
• Emplacement SIM : 1 x nano SIM (optionnel)
• DIDO : 1 x DIO isolé 8 entrées / 8 sorties via bornier 20 broches ; isolation 2500 VDC sur entrées ; sorties 5–30 VDC, capacité sink 500 mA max/voie
• CAN Bus : 1 x CAN FD (connecteur DB9)
• Alimentation : 1 x isolée 9–36 V DC via bornier 3 broches
• Plage d'alimentation : 9 V à 36 V DC ; PoE (PSE) conforme IEEE 802.3at (30 W)
• Boutons : 1 x bouton Power avec LED ; 1 x bouton Recovery
