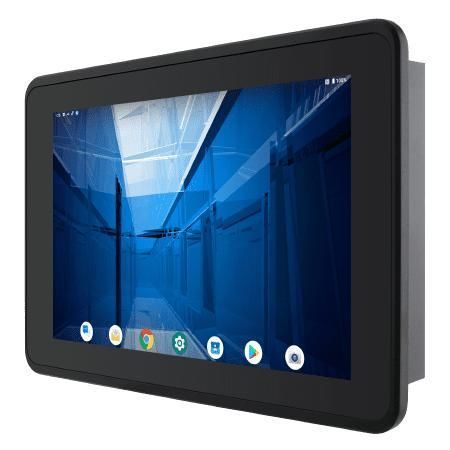

Panel PC à écran tactile W10IM3S-ELH2

à écran tactile multi-pointsà écran tactile capacitif PCAP10.1"

PrésentationPanel PC HMI industriel 10,1 pouces W10IM3S-ELH2 conçu pour les applications HMI embarquées et les interfaces opérateur. Construction légère avec face avant Real‑Flat, écran tactile P‑Cap 4 points avec verre antirayure, refroidissement sans ventilateur et clips de fixation pour montage panneau rapide.

Principales caractéristiques

• Écran 10,1 pouces, résolution 1280 x 800, P‑Cap projected capacitive multi‑touch 4 points
• Processeur ARM A53 Quad‑Core (2,0 GHz), 4 GB LPDDR4, 32 GB eMMC embarqué
• OS par défaut Android 11 (mise à niveau vers Android 13 possible); options Linux Yocto 5.10.104 (QT 5.15) ou Linux Ubuntu Server 22.04
• E/S : 1 x USB 2.0 Type A ; 1 x Micro USB 2.0 OTG ; 1 x RS485 (borne 3‑pins) ; 1 x RJ45 LAN
• Face avant IP65, design sans ventilateur ; montage panneau avec clips de fixation et montage VESA optionnel
• WLAN et Bluetooth en option ; alimentation 12V–24V via borne 3‑pins

Certifications

• CE
• FCC

Présentation détailléeHMI modulaire basé sur ARM pour un déploiement rapide et une intégration flexible. La face avant véritablement plate facilite le nettoyage et limite l'accumulation de poussière sur les bords. La plateforme Android accélère le déploiement d'applications et la personnalisation ; les images Linux optionnelles répondent aux besoins embarqués spécifiques. Le tactile P‑Cap offre une saisie tactile fiable et la prise en charge des gestes multi‑touch. Les clips de fixation permettent l'installation en panneau sans perçage supplémentaire ; options VESA et accessoires disponibles.

Caractéristiques / spécifications techniques

• Display — Taille : 10.1 inches ; Résolution : 1280 x 800 ; Touch / Glass : Projected Capacitive Multi Touch Screen ; Luminosité : 350 nits ; Contraste : 800:1 ; Angles de vue : 85/85/85/85 ; Zone active : 216.96 x 135.6 mm
• Système — Processeur : ARM A53 (Quad Core 2.0 GHz) ; Mémoire : 4 GB LPDDR4 ; Stockage : eMMC embarqué 32 GB ; Système d'exploitation : Android 11 (par défaut, upgradable vers Android 13) ; Options : Linux Yocto 5.10.104 avec QT 5.15 ; Linux Ubuntu Server 22.04
• Sans fil — WLAN : support optionnel ; Bluetooth : support optionnel
• Mécanique — Dimensions : 267 x 182 x 47 mm ; Découpe (cut out) : 244 x 159 mm ; Poids : 1 kg ; Montage : montage panneau ; montage VESA ; Boîtier : bord avant en aluminium & coque arrière en plastique ; Refroidissement : design fanless
• Environnement — Humidité de fonctionnement : 10% à 90% RH, non condensant ; Température de fonctionnement : -20°C à 50°C ; Température de stockage : -25°C à 70°C ; Indice IP : Face avant IP65
• Certification — CE, FCC
• Ports E/S — USB : 1 x USB 2.0 Type A ; 1 x Micro USB 2.0 OTG ; Série : 1 x RS485 (borne 3‑pins) ; LAN : 1 x RJ45 ; Indicateur : 1 x LED pour le stockage
• Accessoires (inclus) — Câble open wire avec connecteur borne ; clips de montage ; vis VESA
• Accessoires optionnels — Adaptateur 100~240V AC vers DC ; câble d'alimentation ; câble adaptateur borne → 2.5Ø femelle ; antenne Wi‑Fi/BT
• Alimentation — Plage : 12V~24V via bornier 3‑pins ; Adaptateur : 12V 36W (optionnel)
• Contrôle — Bouton : 1 x bouton Reset
