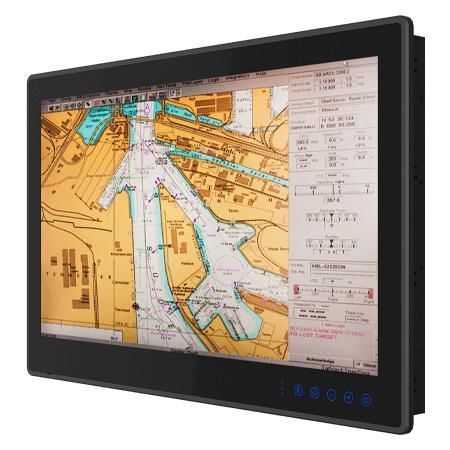

Panel PC à écran tactile multi-points W24IAD3S-MRA2FP

tactileà écran tactile capacitif PCAP23.8"

Présentation
Winmate W24IAD3S-MRA2FP est un PC panel marin ECDIS 24 pouces conçu pour postes de veille et systèmes de navigation certifiés. Il offre un écran tactile PCAP véritablement plat bord à bord, un refroidissement sans ventilateur et une construction robuste avec protection frontale IP66. Le calibrage couleur et les tests maritimes garantissent la conformité aux normes ECDIS et maritimes internationales.

Principales caractéristiques

• Écran 23,8" 1920 x 1080 PCAP multipoint, 250 nits, traitement AR (film AG / verre AR en option)
• Conception véritablement plate bord à bord avec cadre étroit et refroidissement sans ventilateur
• Calibration couleur optionnelle conforme IEC 61174 (ECDIS)
• Touches tactiles capacitives pour basculement rapide des modes ECDIS JOUR / CRÉPUSCULE / NUIT
• 4 ports COM optionnels compatibles NMEA 0183 ; ports série commutables RS232/422/485 via logiciel
• Conforme aux normes maritimes : IEC 60945 (4e édition), DNV‑CG‑0339, IACS E10
• Prise en charge du verrouillage des touches tactiles et du verrouillage de l'écran tactile

Certifications

• IACS E10
• IEC 60945 (4e édition)
• DNV‑CG‑0339
• FCC
• CE

Solutions informatiques marines certifiées
Les appareils sont certifiés et testés pour répondre aux exigences DNV‑CG‑0339, IEC 60945 et IACS E10. Les vérifications internes garantissent un fonctionnement fiable face aux chocs, vibrations et conditions marines.

Contrôle simplifié
La face avant intègre des touches OSD capacitives optimisées pour un accès rapide aux modes JOUR/CRÉPUSCULE/NUIT et des fonctions de contrôle centralisées, facilitant l'exploitation sur passerelle.

Calibrage couleur précis
Les paramètres couleur peuvent être calibrés selon la norme IEC 61174 (ECDIS) pour assurer une restitution colorimétrique précise nécessaire aux affichages de navigation.

Connectivité marine complète
Connectivité : 2 x RJ45 Ethernet, USB 3.0 / USB 2.0 optionnel, HDMI optionnel, DIDO isolé 8 canaux optionnel, ports NMEA 0183 optionnels et interfaces série commutables pour une intégration flexible avec capteurs et systèmes marins.

Caractéristiques techniques

• Modèle : W24IAD3S-MRA2FP
• Écran : Projected capacitive multi-touch (AR coating) ; film AG / verre AR en option
• Taille / Résolution : 23,8" ; 1920 x 1080 ; Luminosité : 250 nits ; Contraste : 3000:1 ; Zone active : 527,04 x 296,46 mm
• Processeur : Intel® Core™ i5-1335U (3,4 GHz, Turbo jusqu'à 4,60 GHz)
• Mémoire : 1 x SO‑DIMM DDR5 4800 MHz, 8GB standard (options 16GB, 32GB)
• Stockage : 1 x M.2 2280 M‑Key NVMe SSD 128GB standard (option jusqu'à 2TB) ; extension : 1 x 2,5" SSD/HDD amovible
• Ethernet : 2 x contrôleurs Intel® Ethernet (2 x RJ45)
• Systèmes : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04 (Wake on Touch non supporté)
• Buzzer : 75–80 dB, 2300 Hz @ 1 m
• Environnement : Humidité 5%–95% ; Température -15°C à 55°C ; Choc 15G 11 ms ; Vibration 0,7g selon DNV‑CG‑0339 (Classe A) ; IP66 face avant
• Certifications : CE, FCC, DNV‑CG‑0339, IEC 60945 (4e), IACS E10
• IO : 2 x USB 3.0 ; 1 x USB 2.0 (optionnel) ; Série : 1 x RS232 (par défaut) commutable en RS422/485 + 1 x RS232 optionnel ; LAN : 2 x RJ45 ; Vidéo : 1 x HDMI (optionnel)
• DIDO : Entrée/sortie numérique isolée 8 canaux (optionnel) ; NMEA : 4 x ports NMEA 0183 (optionnel)
• Contrôle frontal : Power, Brightness +/-, Menu, Function Key (par défaut : mode ECDIS) ; Indicateurs : Day / Dusk / Night
• Mécanique : Dimensions 595 x 385 x 73,8 mm ; Découpe 570 x 360 mm ; Poids 10,3 kg ; Montage : VESA / Panel ; Boîtier : Biseau aluminium anodisé ; Refroidissement : sans ventilateur
• Alimentation : 24V DC-in isolé (certifié) ; accepte 9–36V DC ; Consommation typique 65 W
• Accessoires : Manuel utilisateur ; Adaptateur 12V AC→DC avec borniers 3 broches ; Câble d'alimentation ; Vis M4 ; Accessoires optionnels : bornier 5 broches pour NMEA
