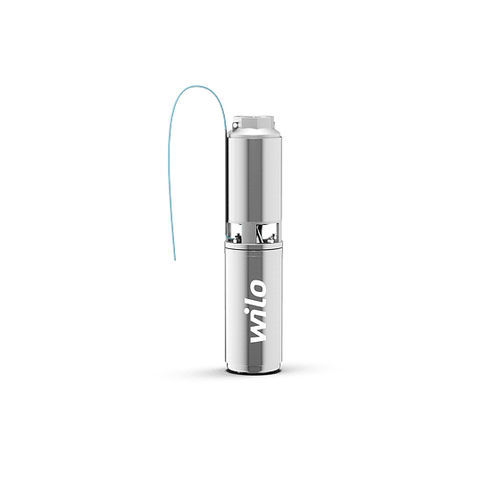

Pompe centrifuge Sub TWU 4-...-GT series

à eauélectriqueimmergée

Présentation
Pompe submersible multicellulaire 4", construction à coque, pour le montage vertical et horizontal, optimisée pour la géothermie.

Avantages

• Coûts de fonctionnement peu élevés grâce à des systèmes hydrauliques optimisés et des moteurs efficaces permettant une utilisation ciblée des applications géothermiques
• Coefficient de performance annuel (COP) élevé grâce à un rendement plus élevé du système
• Grande sécurité de fonctionnement grâce aux roues flottantes et au clapet anti-retour intégré
• Montage aisé grâce à la variante Quick-Connect, pour une rallonge simple et rapide du câble moteur

Application
Pour le pompage des eaux thermales de forages ou de sources pour la distribution d'eau dans la géothermie.

Équipement / Fonction

• Clapet antiretour intégré
• Raccord côté refoulement selon NEMA

Désignation (exemple / décomposition)
Exemple : Wilo-Sub TWU 4.02-03-DM-D-QC-GT
TWU : Gamme
4 : Diamètre du système hydraulique en pouces ["]
02 : Débit volumétrique nominal [m3/h]
03 : Nombre d'étages de l'hydraulique
D : Génération de la gamme
QC : Version avec câble à raccord rapide Quick Connect
GT : Optimisée pour la géothermie

Caractéristiques / spécifications techniques

• Alimentation réseau : 3~400 V, 50 Hz
• Mode de fonctionnement immergé : S1
• Température du fluide : 3 - 30 °C
• Débit minimum au niveau du moteur : 0,08 m/s
• Teneur max. en sable : 50 g/m³
• Nombre de démarrages max. : 20/h
• Profondeur d'immersion max. : 200 m
• Classe de protection : IP68
• Raccord côté refoulement : Rp 1¼
• Matériaux : Corps hydraulique : 1.4301; Roues : Noryl; Arbre hydraulique : 1.4104; Carter du moteur : 1.4301; Arbre du moteur : 1.4305
• Hydraulique : Pompe immergée multicellulaire avec roues radiales ou semi-axiales en montage à empilement et clapet antiretour intégré. Toutes les pièces au contact du fluide sont fabriquées dans des matériaux résistants à la corrosion.
• Moteur : Moteur triphasé pour démarrage direct, hermétique, bobinage isolé au vernis, trempé dans de la résine, avec remplissage eau-glycol et paliers autolubrifiants.
• Refroidissement : Le refroidissement du moteur est réalisé par le fluide; la pompe doit toujours être immergée en cours d'opération. Le montage vertical peut être réalisé avec ou sans enveloppe de refroidissement. Le montage horizontal nécessite une enveloppe de refroidissement.
• Contenu de la livraison : Hydraulique + moteur entièrement montés; TWU 4 ... QC-GT : câble Quick Connect 1,5 m; TWU 4 ... -GT : câble de raccordement 15 m; Notice de montage et de mise en service.
• Accessoires disponibles : jupe de refroidissement, réservoir à vessie, vanne à volant, interrupteur à flotteur, interrupteur à pression, électrode, coffret de commande, coffret d'alarme, kit de résine de scellement, câble de raccordement.
