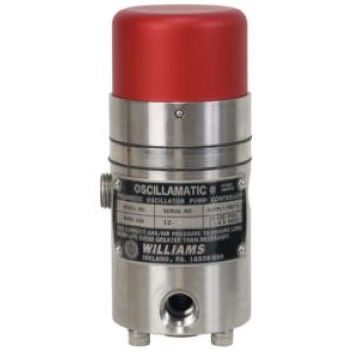

Contrôleur de pompe pneumatique MK-II

de dosageà membraneen aluminium

Le contrôleur oscillatoire MK-II est un temporisateur/impulseur pneumatique utilisé pour faire fonctionner les pompes pneumatiques de la série Williams. Le contrôleur, composé d'une chambre supérieure et d'une chambre inférieure séparées par un tiroir coulissant, utilise un tube capillaire avec une vanne à pointeau pour transférer l'air/gaz d'alimentation de la chambre inférieure à la chambre supérieure. Bien que les contrôleurs diffèrent par leurs joints, MK-X utilisant des joints en U et MK-II, MK-VII, MK XIIA utilisant des joints à diaphragme, leur fonctionnement est essentiellement le même. Lorsque le tiroir coulissant est dans sa position la plus haute, un bouchon pilote ferme un évent et achemine l'air/gaz d'alimentation vers la pompe ou le relais. Dans la position la plus basse du tiroir, l'inverse est vrai ; le bouchon pilote empêche l'air/gaz d'alimentation d'entrer dans la pompe ou le relais et ouvre l'évent pour le laisser s'échapper. Le tiroir revient ensuite à sa position la plus haute et répète le cycle. Caractéristiques Actionne manuellement les pompes pneumatiques Williams La conception du diaphragme élimine le besoin de lubrification Utilise des diaphragmes plutôt que des coupelles en "U" pour plus de fiabilité construction en acier inoxydable 316
