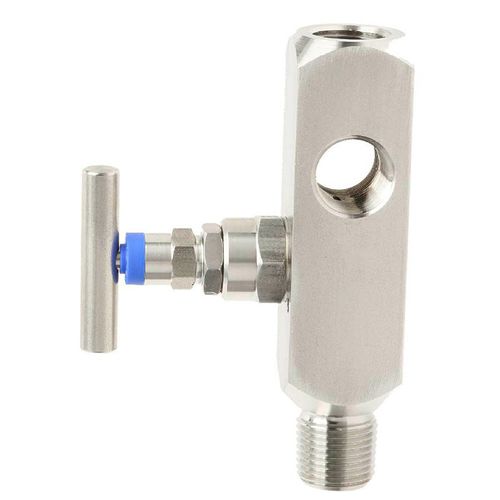

Vanne à pointeau IV1 series

manuelleà régulation de débitd'arrêt

Instruments de mesure de la pression d'arrêt et de mise à l'air libre Pour les fluides agressifs gazeux et liquides qui ne sont pas très visqueux ou cristallisants, également dans des environnements agressifs Industrie des procédés : Pétrole et gaz, pétrochimie, industries chimiques, production d'énergie, eau et eaux usées Caractéristiques particulières Conception à faible usure grâce à l'absence de rotation de l'extrémité de la broche dans le chapeau Faible couple et fonctionnement en douceur de la poignée de la vanne, même à haute pression Sécurité accrue grâce à la conception du chapeau résistant à l'éclatement Siège de soupape testé pour l'étanchéité selon BS 6755 / ISO 5208 taux de fuite A Combinaison de vannes et d'instruments spécifique au client (branchement d'instruments) sur demande Description de l'appareil Les vannes à pointeau et les vannes à pointeau multivoies séparent le processus des instruments de mesure tels que les manomètres, les commutateurs ou les transmetteurs. En fermant cette vanne, l'instrument peut être démonté en toute sécurité pour des travaux d'entretien tels que le réétalonnage ou le remplacement. Les versions dotées d'un raccord de mise à l'air libre supplémentaire permettent de mettre l'instrument à l'air libre au moyen de la vanne à pointeau. Le robinet à pointeau multivoies est déjà équipé de deux raccords supplémentaires. Ceux-ci peuvent être utilisés comme raccords de mise à l'air libre ou pour le raccordement d'instruments supplémentaires. La pointe de la tige ne tournant pas, l'usure des éléments d'étanchéité est réduite. Cela se traduit, notamment en cas d'ouvertures et de fermetures fréquentes, par une augmentation sensible de la durée de vie. Grâce à la conception anti-éjection de la vanne, la sécurité de fonctionnement est améliorée, en particulier dans les applications soumises à des pressions élevées. Le modèle IV1N pour le gaz naturel est disponible avec une vanne de dosage qui permet à la fois la fermeture de l'instrument et le contrôle du débit.
