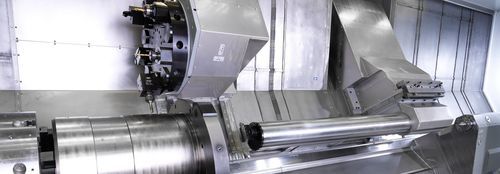

Machine de tournage CNC T series

2 axes4 axesà banc incliné

Résumé
Sur la base du concept de machine MILLTURN, WFL conçoit des tours à bancs inclinés destinés à offrir une stabilité et une fonctionnalité maximales. Ces machines conviennent à la fois aux usinages lourds et à l’usinage de haute précision de pièces d’arbre et de pièces montées sur mandrin, y compris l’usinage intérieur avec de longues barres d’alésage.

La série T
Les modèles T40 à T150 sont des centres de tournage à banc incliné équipés d’une ou plusieurs tourelles revolver (disponibles avec outils entraînés et axe C) pour l’usinage lourd et l’usinage de haute précision de pièces arbre et pièces mandrin.

Avantages (série T)

• Conception mécanique simple et fiable
• Stabilité et précision maximales
• Tournage 2/4 axes
• Aire de travail entièrement fermée pour une exploitation propre et sûre

La série TB
La série TB constitue la solution optimale pour les pièces tournées complexes et les applications nécessitant une grande capacité d’outils. Les TB40 à TB150 permettent un usinage de haute précision de pièces arbre et pièces mandrin jusqu’à Ø1500 mm et des longueurs de pièce jusqu’à 8000 mm. Les options comprennent les axes Y et B, un magasin d’outils externe de grande capacité, un changeur d’outils automatique et un système d’outils prismatiques optionnel pour l’utilisation automatisée d’outils particulièrement longs et lourds.

Avantages (série TB)

• Grand stock d’outils pour faire face à un fort taux d’usure
• L’axe B permet de réaliser des contours complexes en continu avec des outils standards
• Un grand débattement en Y permet des mesurages de diamètre précis pendant l’usinage
• Le concept de banc incliné associé à une aire de travail fermée permet une préparation propre et productive avec des taux d’enlèvement élevés

Caractéristiques / spécifications techniques

• Concept machine : tours à banc incliné basés sur la plateforme MILLTURN
• Séries : T (T40–T150) et TB (TB40–TB150)
• Configurations d’axes : tournage 2/4 axes ; TB avec options d’axes Y et B
• Outillage : une ou plusieurs tourelles ; options d’outils entraînés et axe C
• Gestion des outils (TB) : magasin externe grand-capacité, changeur d’outils automatique, système prismatique optionnel pour outils longs/ lourds
• Aire de travail : entièrement fermée
• Capacités maximales (TB) : jusqu’à Ø1500 mm ; longueur de pièce jusqu’à 8000 mm
