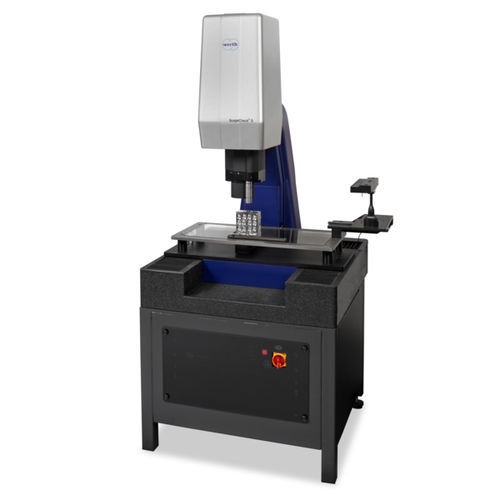

Machine de mesure tridimensionnelle col de cygne ScopeCheck® S

pour engrenagepour lentilleà capteur multiple

Le ScopeCheck® S compact dispose d'une structure extrêmement robuste en granit et béton polymère avec des guides et des barres tailleprotégés ainsi qu'une compensation de température et a donc été optimisé pour une utilisation proche de la fabrication. Le capteur de traitement d'image Werth, inclus dans l'équipement de base, est spécialement adapté aux besoins de technique de mesure et fournit une détection fiable des arêtes, même dans les conditions de contraste les plus difficiles. Différents procédés de variation de la focale permettent de réaliser des mesures optiques en 3D. Les domaines d'application typiques sont les pièces tournées, fraisées, en plastique, estampées et pliées. • Intégré optique à zoom motorisé 0,9x à 4,3x ou optique interchangeable 1x à 100x • Flexibilité accrue grâce à l'intégration d'autres capteurs, d'axes de rotation ou de rotation-pivotement • traitement des images de contour pour le réglage automatique mesure et géométries de forme libre en montée et en descente. diascopie • Ecarts de mesure de longueur et de palpage spécifiés selon ISO 10360 Précision Ecart de mesure de la longueur admissible jusqu'à 1,5 µm
