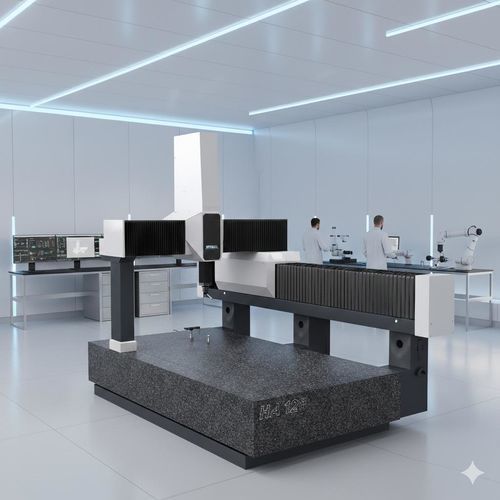

Machine de mesure tridimensionnelle à pont HA

pour le contrôle qualitépour métrologiehaute précision

Présentation
La série HA établit une nouvelle référence de précision au sein du portefeuille WENZEL. Conçue pour les applications où les résultats de mesure servent de valeurs de référence, elle associe précision mécanique, stabilité thermique et reproductibilité maximales, même sur de grands volumes de mesure. Avec une précision allant jusqu'à 0.8 + L/500 µm, elle fournit des valeurs de référence fiables pour des contrôles exigeants.

Conception
La série HA repose sur l'architecture demi-portique éprouvée de la LH Series, mais a été spécifiquement développée pour le segment haute précision. Les composants centraux, les guides et les structures portantes ont été renforcés, les entraxes des paliers augmentés et la distribution des masses entièrement repensée. Le concept mécanique est complété par des procédés de fabrication sélectionnés et des fonctions étendues de correction et de compensation.

Matériaux et comportement thermique
Le cœur de la machine est un bâti massif en granit. Base, treillis et quill sont entièrement en granit, offrant un comportement thermique homogène, une grande raideur intrinsèque et un excellent amortissement des vibrations—des prérequis pour des résultats de mesure reproductibles au plus haut niveau.

Performance et application
La série HA constitue une plateforme autonome pour obtenir précision maximale, reproductibilité élevée et fiabilité de mesure à long terme. Elle garantit une précision de mesure constante même dans des conditions exigeantes — sur de grandes plages de mesure et sur de longues périodes. Destinée aux tâches où les résultats de mesure valident des processus, orientent des décisions de contrôle et servent de valeurs de référence contraignantes.

Caractéristiques / spécifications techniques

• Série / modèle : HA series
• Précision : jusqu'à 0.8 + L/500 µm
• Architecture : demi-portique (dérivée et améliorée de la LH Series)
• Matériau du bâti : granit massif (base, treillis, quill)
• Améliorations mécaniques : composants centraux, guides et structures portantes renforcés ; entraxes de palier augmentés ; distribution des masses repensée pour minimiser les erreurs de base
• Comportement thermique : construction homogène en granit pour une stabilité exceptionnelle
• Fonctionnalité : fonctions étendues de correction et de compensation pour une reproductibilité à long terme
• Utilisation ciblée : mesures de référence et contrôles exigeants nécessitant précision et reproductibilité maximales
