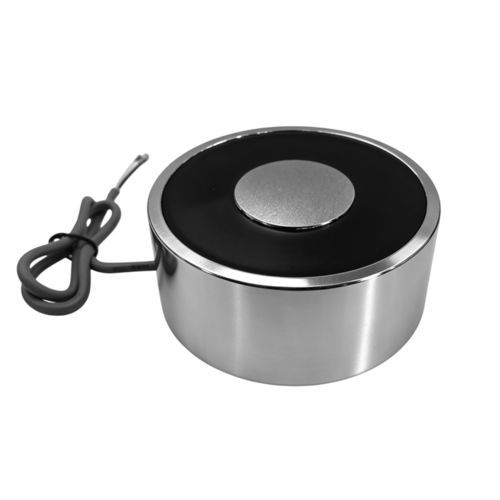

Aimant de maintien WL10043

pour assemblagepour équipement électroniquepour outillage d'atelier

Aperçu
Les électroaimants de maintien en courant continu fournissent une force magnétique stable lorsqu'ils sont alimentés en courant continu (CC). Conçu pour un usage industriel intermittent ou continu, le WL10043 assure la fixation fiable de pièces ferreuses dans les systèmes automatisés, les dispositifs de bridage et les équipements de manutention. Ses dimensions compactes et sa fixation standardisée facilitent l'intégration en production.

Fonctionnement
L'application d'une tension CC fait circuler un courant dans la bobine en cuivre, générant un champ magnétique dans le noyau et le logement en fer. Le contact avec une surface métallique complète le circuit magnétique et maximise la force de maintien. La performance dépend de la puissance et du courant de la bobine, du matériau magnétique, de la surface de contact et de l'entrefer, ainsi que de la température de service et de la stabilité de la tension. Lorsque l'alimentation est coupée, le champ magnétique disparaît et la pièce se libère.

Points forts

• Forte force de maintien (340 kg spécifié)
• Encombrement réduit et fixation M10 standardisée
• Faible émission acoustique en fonctionnement
• Conçu pour une longue durée de vie en environnement industriel
• Disponibilité de plusieurs tensions et options de puissance
• Configurations personnalisées sur demande
• Usinage de précision et bobinage avec contrôles qualité

Applications principales

• Outillages robotisés et dispositifs en bout de bras
• Gabarits CNC et dispositifs de bridage rapide pour usinage et contrôle
• Serrures de sécurité, portes automatiques et systèmes de contrôle d'accès
• Accessoires de levage et manutention pour prise et libération contrôlées
• Dispositifs médicaux nécessitant un positionnement sans vibration
• Systèmes de fabrication automatisée et Industrie 4.0

Avantages / Inconvénients
Avantages

• Forte force de maintien et positionnement précis
• Réponse rapide et fonctionnement silencieux
• Absence d'usure mécanique par pièces mobiles
• Intégration électrique simple dans l'automatisation
• Longue durée de vie sous cycle de service adapté

Inconvénients

• Génération de chaleur en fonctionnement continu—nécessite conception thermique
• La force de maintien dépend de l'alimentation CC—une coupure libère la pièce
• Performance sensible à l'état de surface et aux entrefers
• Coût initial plus élevé que certains dispositifs mécaniques
• Nécessite alimentation CC et commande appropriées

Dépannage (pannes courantes et solutions)

• Pas d'alimentation / pas de maintien : vérifier le câblage, la tension d'entrée et la résistance de la bobine
• Force de maintien faible : réduire l'entrefer, nettoyer la surface de contact, vérifier la tension nominale
• Surchauffe : contrôler le cycle de service, vérifier la tension correcte et améliorer la dissipation thermique
• Bruit ou vibration : vérifier et serrer la fixation, contrôler l'alignement
• Fonctionnement intermittent : inspecter les connexions électriques et la stabilité de la source CC

Fiche technique (éléments clés)
Brand: Weilong Technology
Model Number: WL10043
Rated Voltage (V): 12 V CC et 24 V CC
Rated Power (W): 14–25W
Work Mode: Power on, magnet on.
Holding Force: 340 kg
Working duty: 10%
Resistance: 68 Ω
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length: 200 MM
Install Style: Screw Hole M10* 20MM
Tolerance of Dimension: ± 0.1 MM
Water-proof: Yes, IP50
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-10%
Thread Depth: M10 * Length 20 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Caractéristiques techniques

• Model: WL10043
• Brand: Weilong Technology
• Tensions nominales disponibles : 12 V CC, 24 V CC
• Plage de puissance nominale : 14–25 W
• Force de maintien (indiquée) : 340 kg
• Résistance de bobine (exemple) : 68 Ω
• Longueur des fils : 200 mm
• Montage : trou de vis M10, profondeur/longueur 20 mm
• Protection : IP50 (résistant à l'eau)
• Classe d'isolation : B
• Température de fonctionnement : -10°C à 100°C
• Cycle de service : intermittent (1–10 % ; typique 10 %)
• Durée de vie (déclarée) : 100 000 cycles
• Certifications : CE, RoHS, ISO9001
• Garantie : 1 an
