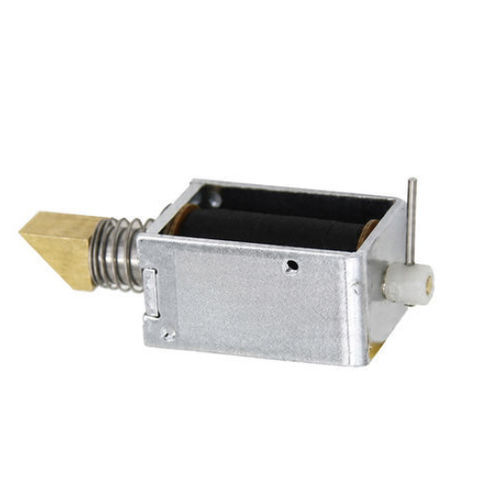

Ventouse électromagnétique WL1039

linéairecompactDC

Product Overview
Les solénoïdes push-pull sont des actionneurs électromagnétiques compacts qui convertissent l'énergie électrique en mouvement linéaire contrôlé pour des opérations d'empoussage et de traction. La construction typique comprend un enroulement, un noyau magnétique, un plongeur mobile, un ressort de rappel et un boîtier protecteur. Ces actionneurs offrent une réponse rapide, des courses répétables et une intégration compacte pour les applications OEM et d'automatisation industrielle.

How It Works

• Appliquer une tension électrique au bobinage.
• Le courant dans la bobine génère un champ magnétique qui actionne le plongeur interne.
• Le plongeur produit un mouvement linéaire d'empoussage ou de traction selon la conception.
• La force linéaire est transmise au mécanisme connecté.
• À la coupure d'alimentation, le ressort de rappel ou un mécanisme externe ramène le plongeur en position de repos.

Main Features

• Mouvement linéaire bidirectionnel (push et pull) dans un actionneur compact.
• Disponible en plusieurs tensions, longueurs de course et niveaux de force pour une grande flexibilité de conception.
• Bougies et boîtiers robustes adaptés aux cycles fréquents.
• Réponse rapide pour les tâches de positionnement et de commutation à courte course.
• Options de montage et dimensions personnalisables pour l'intégration OEM.

Applications

• Automatisation industrielle : positionnement, bridage, alimentation, commutation et mécanismes de verrouillage.
• Robotique : petites fonctions de préhension, de libération et micro-actionnements lorsque l'espace est limité.
• Contrôle d'accès et systèmes de verrouillage électroniques.
• Dispositifs médicaux : composants de contrôle des fluides et mécanismes de diagnostic nécessitant des courses courtes répétables.
• Distributeurs automatiques, systèmes de billetterie, équipement de bureau et appareils intelligents.

Troubleshooting (common faults and remedies)

• Le solénoïde ne bouge pas — vérifier la tension d'alimentation, mesurer la résistance de la bobine et vérifier les connexions électriques.
• Force faible — confirmer la tension appliquée, réduire la charge mécanique ou choisir un modèle à force supérieure.
• Surchauffe — réduire le cycle de service/temps d'activation, vérifier la tension correcte et améliorer la ventilation ou la dissipation thermique.
• Réponse lente — contrôler les frottements mécaniques ou la contamination, vérifier l'alignement et remplacer les pièces usées.

Datasheet (key rows)
Brand: Weilong Technology
Model Number: WL1039
Rated Voltage (V): DC 3–48V
Rated Power (W): 10–60 W
Work Model: PUSH-PULL Type
Holding Force (N): 1-2 N
Stroke (mm): 1–8 MM
Reset Time(s): 1 S
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155 °C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C – 100°C
Duty Cycle: 1–100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Caractéristiques / spécifications techniques

• Modèle commercial: WL1039
• Marque: Weilong Technology
• Tension nominale: DC 3–48 V
• Puissance nominale: 10–60 W
• Course (stroke): 1–8 mm
• Force de maintien: 1–2 N
• Temps de réinitialisation: 1 s
• Gamme de température de fonctionnement: -10 °C à 100 °C
• Classe d'isolation: F (155 °C)
• Durée de vie: environ 300 000 cycles (selon conditions)
• Matériau du boîtier: acier au carbone avec revêtement zingué
• Longueur des fils: 200 mm
• Degré d'étanchéité: non (aucune protection étanche standard)
• Certifications: CE, RoHS, ISO9001
• MOQ et capacité: MOQ 500 pcs, capacité ~5000 pcs/semaine
