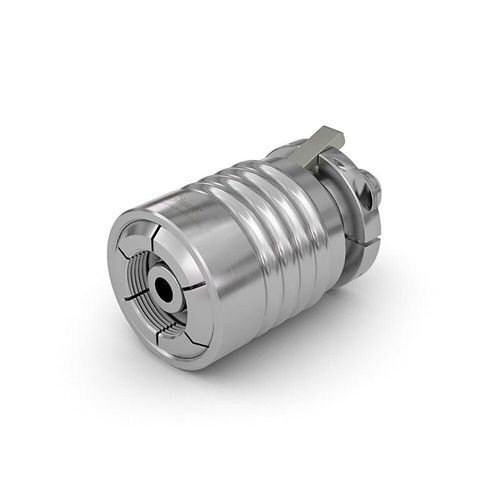

Raccord rapide TW850-S60 H2

pour hydrogènepour station-serviceUNF

Description du produit
Le WEH® TW850-S60 H2 est un connecteur rapide pour hydrogène conçu pour la remplissage sûr, rapide et efficace de réservoirs et de remorques H2 destinés à la distribution vers les stations-service. Il supporte des pressions de service maximales jusqu'à 530 bar et une nennweite technique continue pouvant atteindre 10 mm pour offrir des débits élevés et réduire le temps de remplissage.

Caractéristiques & avantages

• Compatibilité : Conçu pour les raccords tubulaires typiques des remorques H2 et des équipements de distribution
• Débits élevés : Nennweite technique continue jusqu'à 10 mm pour un débit maximal
• Compatibilité H2 : Matériaux et conception optimisés pour l'hydrogène à haute pression
• Construction durable : Matériaux résistants à la corrosion pour un service fiable en conditions exigeantes
• Raccord rapide : Connexion et déconnexion en moins d'une seconde ; évite les raccords tubulaires chronophages
• Système de verrouillage par manchon coulissant : Levier de verrouillage intégré empêchant tout desserrage accidentel pendant le remplissage

Application
Remplissage de réservoirs et de remorques H2 pour l'alimentation des stations, avec une pression de service maximale jusqu'à 530 bar. Remarque : Ne convient pas pour la distribution directe vers des véhicules H2. Le flux du fluide doit être coupé par une vanne séparée ; le TW850-S60 H2 ne comporte pas de clapet de non-retour.

Données techniques
Nennweite technique : Jusqu'à 10 mm, selon la variante
Pression de service maximale PS : Jusqu'à 530 bar, selon la variante
Plage de température : -40 °C à +65 °C
Milieu : Hydrogène (H2)
Taux de fuite : 1 x 10^-3 mbar·l/s (mesuré)
Actionnement : Manuel via manchon coulissant ; levier de verrouillage intégré
Matériau : Résistant à la corrosion
Matériau d'étanchéité : NBR

Variantes disponibles
C1-186400 — PS = 450 bar — Nennweite technique : 10 mm — Raccord A : M36x2.0 pas à gauche mâle — Entrée média : UNF 7/8"-14 mâle
C1-189758 — PS = 450 bar — Nennweite technique : 7 mm — Raccord A : W30x2.0 pas à gauche mâle — Entrée média : UNF 7/8"-14 mâle
C1-189759 — PS = 530 bar — Nennweite technique : 5 mm — Raccord A : W30x2.0 pas à gauche mâle — Entrée média : UNF 3/4"-16 mâle
C1-189766 — PS = 450 bar — Nennweite technique : 10 mm — Raccord A : M42x2.0 pas à gauche mâle — Entrée média : UNF 7/8"-14 mâle
C1-189767 — PS = 530 bar — Nennweite technique : 7.5 mm — Raccord A : M42x2.0 pas à gauche mâle — Entrée média : UNF 3/4"-16 mâle
C1-189768 — PS = 530 bar — Nennweite technique : 7.5 mm — Raccord A : M36x2.0 pas à gauche mâle — Entrée média : UNF 3/4"-16 mâle
C1-190856 — PS = 450 bar — Nennweite technique : 5 mm — Raccord A : W21.8x1/14" pas à gauche mâle — Entrée média : UNF 7/8"-14 mâle
C1-190859 — PS = 450 bar — Nennweite technique : 10 mm — Raccord A : M52x2.0 pas à gauche mâle — Entrée média : UNF 7/8"-14 mâle
C1-190959 — PS = 530 bar — Nennweite technique : 7 mm — Raccord A : W21.8x1/14" pas à gauche mâle — Entrée média : UNF 3/4"-16 mâle
C1-190960 — PS = 530 bar — Nennweite technique : 7.5 mm — Raccord A : M52x2.0 pas à gauche mâle — Entrée média : UNF 3/4"-16 mâle

Caractéristiques / spécifications techniques

• Référence : TW850-S60 H2
• Marque : WEH®
• Pression de service maximale : jusqu'à 530 bar (selon variante)
• Nennweite technique continue : jusqu'à 10 mm (selon variante)
• Plage de température : -40 °C à +65 °C
• Milieu : Hydrogène (H2) — Conception compatible H2
• Taux de fuite : 1 x 10^-3 mbar·l/s (mesuré)
• Actionnement : Manuel via manchon coulissant ; le levier intégré empêche le desserrage accidentel
• Matériaux : Résistant à la corrosion
• Matériau d'étanchéité : NBR
• Conception quick connector : Connexion et déconnexion en moins d'une seconde ; supprime les raccords tubulaires chronophages
• Ne convient pas pour la distribution directe vers des véhicules H2 ; pas de clapet de non-retour intégré — utiliser une vanne séparée si nécessaire
