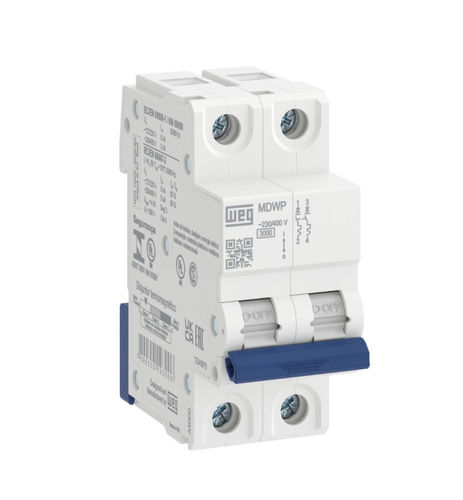

Disjoncteur hydraulique-magnétique MDWP

inductifcontre les surintensitésde courant

Conçus pour la protection contre les surintensités et les courts-circuits. Gamme de courant électrique de 2 à 63 A en version unipolaire, bipolaire, tripolaire et tétrapolaire. Sécurité Les disjoncteurs miniatures MDWP, MDW et MDWH répondent aux courbes caractéristiques de déclenchement B et C, conformément aux normes NBR NM 60898 et NBR IEC 60947-2. Flexibilité La ligne est également équipée d'un bus de distribution unipolaire, bipolaire et tripolaire, et d'un cadenas comme accessoires, conformément à la norme NR 10. Dans les lignes MDW et MDWP, il est possible d'utiliser des blocs de contacts auxiliaires et d'alarme. Il dispose également d'un mécanisme de déclenchement libre, où le déclenchement ne dépend pas de la position de la poignée, et d'une indication de l'état du disjoncteur. Courbes caractéristiques de déclenchement Courbe B La principale caractéristique des disjoncteurs miniatures de la courbe B est le déclenchement instantané pour des courants 3 à 5 fois supérieurs au courant nominal. Par conséquent, ils sont principalement utilisés pour la protection des circuits ayant des caractéristiques résistives ou de grandes longueurs de câbles. Courbe C La caractéristique du disjoncteur miniature de la courbe C est le déclenchement instantané pour des courants 5 à 10 fois supérieurs au courant nominal. Ils sont donc utilisés pour la protection des circuits avec installation de charges inductives.
