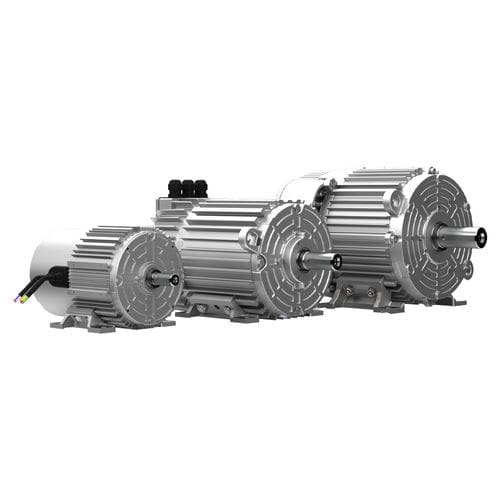

Moteur DC W30

triphaséECà commutation électronique

Le W30 Smart EC est une solution simple et efficace pour les applications de déplacement d'air qui nécessitent un réglage de la vitesse. Le rendement total du système (moteur + variateur) est conforme au niveau d'efficacité IE5. Caractéristiques standard Moteur à aimant permanent, à commutation électronique Entrée monophasée, 220 à 277 VAC, 50/60 Hz Puissance de sortie : 0,12 à 1,1 kW à 1500, 1800 ou 3000 tr/min ; Montage : IEC80 B3L Entrée triphasée, 380 à 480 VCA, 50/60 Hz Puissance de sortie:0,12 à 4 kW à 1500, 1800 ou 3000 tr/min ; Montage : IEC80 et IEC100, B3T Châssis en aluminium, degré de protection IP55 Température ambiante : -20 à 40°C (TENV)1 ; ou -20 à 60°C (TEAO)2 Rendement total (moteur + entraînement) - IE63 Classe de vibration A Sens de rotation CW/CCW (sélectionnable) Réglage continu de la vitesse (200 à 1500/1800 tr/min et 500 à 3000 tr/min) par : Boutons à effleurement (local) Tension continue (à distance) : 2 à 10 VDC Courant continu (à distance) : 4 à 20 mA DC Fréquence (à distance) : 10 à 95% Commandes locales isolées optiquement Avec bouchon de vidange et joint V'ring Roulements étanches à vie Capuchon de roulement côté entraînement Câbles d'alimentation et de commande de 500 mm de long Protection électronique : surcharge, surchauffe et blocage du rotor. Mode incendie (mode prioritaire et mode vitesse maximale) Remarques : 1. Totalement fermé, non ventilé. Puissance limitée à 0,65 kW. Se référer au CEW pour les données électriques. 2. Totalement fermé, sur-ventilé. Débit d'air minimum sur la carcasse du moteur et le couvercle de l'entraînement 5 m/s. 3. Le W30 Smart EC atteint le futur niveau d'efficacité IE6, le plus élevé du marché - en considérant 20% de pertes en moins par rapport à IE5 selon la norme IEC TS 60034-30-2 - pour les moteurs électriques à vitesse variable
