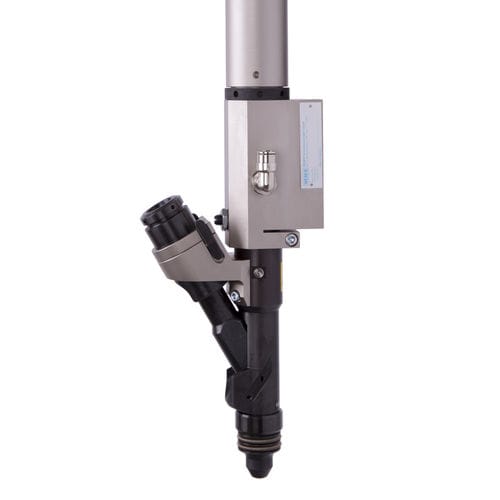

Presse à enrober automatique PEB

pneumatique

Présentation
La série de broches PEB avec distribution automatique est conçue pour l’insertion et l’emmanchement d’éléments (goupilles, boulons, clips). La force d’avance est générée par un entraînement pneumatique. La broche convient aussi bien aux postes de travail individuels qu’à l’intégration dans des lignes d’assemblage complètes. Différentes tailles sont disponibles selon la dimension de l’élément et les forces d’insertion requises. La qualité du processus est vérifiable par le contrôle de la profondeur et de la force d’insertion.

Fonctionnalités principales

• Système stationnaire pour opérations d’insertion jusqu’à 10 kN
• Distribution automatique pour alimentation continue des pièces
• Entraînement pneumatique pour génération de la force d’avance
• Course d’approche (dégagement tête) optionnelle ; course d’insertion indépendante
• Option de configuration pour intégration robotisée

Contrôle intelligent
La commande intégrée, associée à la distribution automatique, assure une grande sécurité de processus, des cadences courtes et une longue durée de vie. Le système permet le contrôle de la profondeur et de la force d’emmanchement pour le suivi qualité et la traçabilité en production.

Données techniques (tableau)
Modèles | Standard | Renforcé
Effort de pose / emmanchement [N] | 50 – 600 | jusqu’à 10 000
Course d’insertion [mm] | 60 – 400 | jusqu’à 300
Poids [kg] | env. 2,5 | env. 15
Raccordement pneumatique [bar] | 4 – 8 | 4 – 8
Sous réserve de modifications techniques.

Caractéristiques / spécifications techniques

• Série / modèle : PEB
• Entraînement : pneumatique
• Effort d’emmanchement process-sûr : jusqu’à 10 kN (version renforcée)
• Plage d’effort standard : 50 – 600 N
• Course standard : 60 – 400 mm ; renforcée : jusqu’à 300 mm
• Poids standard : env. 2,5 kg ; renforcé : env. 15 kg
• Pression de service : 4 – 8 bar
• Course d’approche intégrée pour design compact (option)
• Bras oscillant / pivot pour temps de cycle courts
• Prédisposition robotique en option pour intégration robotisée
