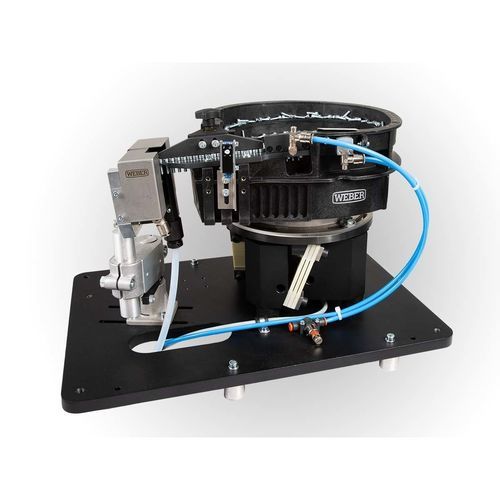

Alimentateur rotatif ZEB series

vibrantpour produits en vracrotatif

Présentation
L'alimenteur par bol vibrant ZEB est conçu pour le tri, le tamponnage et l'alimentation de petites pièces et éléments d'assemblage : vis, écrous, goupilles, rondelles, bouchons et éléments spéciaux. Des surfaces résistantes à l'abrasion et un revêtement spécial protègent les pièces et réduisent l'usure. Un mécanisme de vibration insonorisé assure la propulsion ; une carterisation acoustique optionnelle (SDH) permet de réduire encore les émissions sonores.

Options et accessoires

• Capteurs de niveau
• Contrôle de présence
• Indicateurs de position
• Trémie à bande (band bunker) pour prolonger les intervalles de remplissage

Points clés

• Matériau résistant à l'usure et revêtement de protection
• Adapté aux vis longues, rondelles fines et vis à tête lourde
• Utilisation universelle pour divers éléments de fixation
• Technique de vibration pour le tri et le convoyage
• Mécanisme vibratoire insonorisé ; carterisation acoustique optionnelle (SDH)
• Rendement élevé : temps de cycle jusqu'à env. 0,8 s

Données techniques ZEB (résumé)
Série | ZEB120 | ZEB240 | ZEB360
A Largeur [mm] | 480 | 480 | 640
497 avec SDH* | 497 avec SDH* | 650 avec SDH*
B Profondeur [mm] | 340 | 340 | 536
353 avec SDH* | 353 avec SDH* | 547 avec SDH*
C Hauteur [mm] | 456 | 456 | 602
463 avec SDH* | 463 avec SDH* | 607 avec SDH*
Poids [kg] | 25 avec SDH* | 54 avec SDH* | 80 avec SDH*
Volume de remplissage [L] | 0,3 | 1,2 | 3,8
Poids de remplissage [kg] | 1,2 | 6,0 | 17,0
D Hauteur jusqu'à la cuve [mm] | 290 | 300 | 360
E Hauteur jusqu'à FSK** [mm] | 305 | 382 | 440

Vis
Ø tête [mm] | 2,0 – 4,0 | 2,5 – 12,5 | 6,0 – 24,0
Filetage | M1 – M2 | M2 – M6 | M4 – M14
Longueur totale [mm] | ≤ 22 | ≤ 48 | ≤ 73

Écrous
Surangle [mm] | — | ≤ 12,5 | ≤ 20
Filetage | — | ≤ M8 | ≤ M10
Hauteur [mm] | — | ≤ 9,5 | ≤ 9,5

Goupille
Ø goupille [mm] | — | ≤ 8 | ≤ 16
Longueur [mm] | — | ≤ 50 | ≤ 80

*SDH = carter d'insonorisation, **FSK = contrôle du niveau de remplissage

Caractéristiques / spécifications techniques

• Séries : ZEB120, ZEB240, ZEB360
• Convoyage de vis, écrous, goupilles, rondelles, bouchons et éléments spéciaux
• Surfaces résistantes à l'abrasion et revêtement spécial pour réduire l'usure et le bruit
• Propulsion par vibration avec mécanisme insonorisé ; option carterisation acoustique (SDH)
• Temps de cycle : jusqu'à env. 0,8 s
• Volumes de remplissage : 0,3 L / 1,2 L / 3,8 L (ZEB120 / ZEB240 / ZEB360)
• Poids de remplissage : 1,2 kg / 6,0 kg / 17,0 kg (ZEB120 / ZEB240 / ZEB360)
• Options : capteurs de niveau, contrôle de présence, indicateurs de position, trémie à bande
