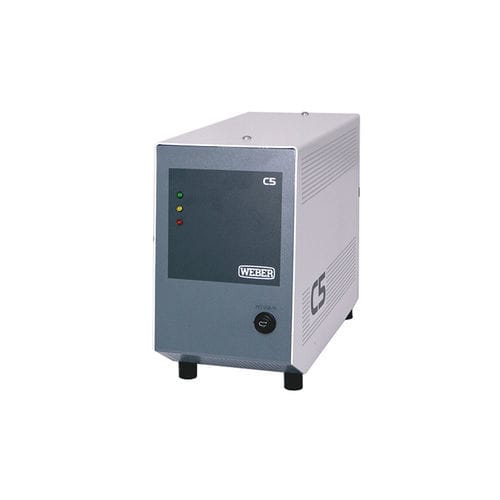

Unité de contrôle de vissage C5S

compacte

Résumé
Le coffret de commande de processus C5S est une commande compacte destinée à l'exécution de tâches de vissage simples. Il assure une commande d'entraînement basée sur le couple‑courant et propose jusqu'à 15 programmes paramétrables, sélectionnables via une interface digitale client. Conçu pour s'intégrer aux visseuses stationnaires et portatives WEBER (ex. HET, HSE).

Points techniques

• Moteur EC pour un fonctionnement peu usant
• Commande d'entraînement par mesure du couple‑courant
• Entrée pour capteur analogique de profondeur
• Prédisposition pour arrêt d'urgence (option ; niveau de performance e, Cat. 4)
• 15 programmes et 7 stratégies de vissage configurables
• Indicateurs LED et conception compatible ESD
• Prise USB pour connexion PC pour paramétrage et tests
• Fonctions étendues de diagnostic et de surveillance

Applications

• Assemblage automatisé ou semi‑automatisé pour opérations de vissage simples
• Intégration avec visseuses stationnaires WEBER et visseuses portatives (HET, HSE)
• Cas nécessitant un paramétrage simple, un contrôle de process fiable et un encombrement réduit

Données techniques
Alimentation : 230 V IEC (L, N, PE), 230 V ±10% / 50–60 Hz
Classe de sécurité électrique : Classe 1 (L, N, PE)
Puissances moteur : 100 / 400 / 750 W
Processus : 7 cycles de processus
Programmes : 15 programmes paramétrables
Interface client : E/S numériques
Entrées : Automatique, n° de programme, démarrage, confirmation d'erreur
Sorties : Pas d'erreur, prêt au démarrage, OK, NOK, profondeur atteinte
Poids : 7,8 kg
Dimensions : 266 / 152 / 332 mm (H / L / P, sans fiche)
Indice de protection : IP30

Remarques
Option d'arrêt d'urgence et logiciel PC convivial pour paramétrage et diagnostics. Réservé aux modifications techniques.

Spécifications

• Modèle : C5S
• Tension d'alimentation : 230 V ±10% / 50–60 Hz
• Puissances disponibles : 100 W, 400 W, 750 W
• Nombre de processus : 7
• Nombre de programmes : 15 (paramétrables)
• Interfaces : E/S numériques, USB pour PC
• Capteurs : prise en charge du capteur analogique de profondeur
• Protection : IP30 ; conception compatible ESD
• Poids et dimensions : 7,8 kg ; 266 x 152 x 332 mm (H x L x P, sans fiche)
