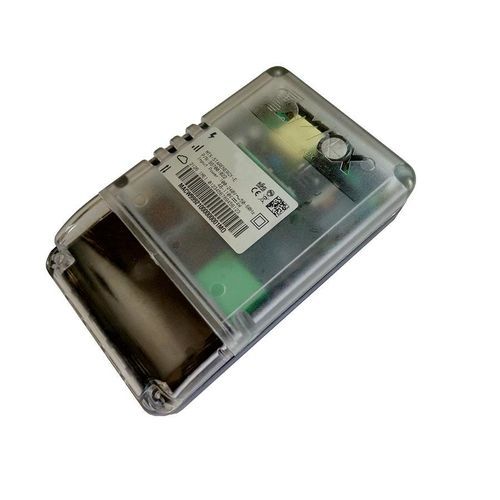

Modem DTU MTX StarEnergy-E

sans filde donnéescellulaire

Présentation
Le MTX-StarEnergy-E est un modem industriel conçu pour le marché du comptage électrique. Il assure l'encapsulation de protocole et la fonction de passerelle pour la lecture des compteurs IEC 60870-5-102 via IP ↔ RS232/RS485, avec gestion prioritaire des connexions sur 2G/3G/4G-LTE et basculement sur appels CSD. L'appareil surveille également la présence du compteur et génère une alarme en cas de non-détection.

Principales fonctionnalités

• Matériel : modem cellulaire 4G/3G/2G (4G Cat.1)
• Matériel : USB 2.0 (Type A)
• Matériel : interface série RS232/RS422/RS485 (RJ45)
• Matériel : alimentation AC et DC à large plage
• Matériel : prise en charge des communications héritées (CSD, SMS)
• Matériel : montage sur rail DIN et fixation murale triangle
• Matériel : 4 LEDs d'état

• Logiciel : serveur web embarqué pour administration
• Logiciel : passerelle série (IP ↔ RS232/RS485)
• Logiciel : support SNMPv3
• Logiciel : encapsulation IEC 60870-5-102
• Logiciel : pare-feu et watchdog intégrés
• Logiciel : télécommande par SMS
• Logiciel : gestion VPN

Spécifications (radio, données et messagerie)
MTX-StarEnergy-E 4G Cat.1
LTE FDD : B1/B3/B5/B7/B8/B20 ; WCDMA : B1/B5/B8 ; GSM/EDGE : B3/B8
LTE FDD : 10 Mbps (DL) / 5 Mbps (UL)
DC-HSDPA+ : 42 Mbps (DL) / 5,75 Mbps (UL) ; WCDMA : 384 Kbps (DL) / 384 Kbps (UL)
EDGE : 296 Kbps (DL) / 236,8 Kbps (UL) ; GPRS : 107 Kbps (DL) / 85,6 Kbps (UL)
Transmission CSD jusqu'à 9,6 kbps, V.110, non transparent
SMS : support mode texte et PDU

Interfaces

• Connectivité cellulaire 4G/3G/2G
• 1x port série RS232/RS422/RS485 (4 fils)
• RTC avec sauvegarde par supercondensateur
• Supercondensateur pour alarme en cas de coupure d'alimentation

Connecteurs

• Connecteurs antenne SMA F pour 4G/3G/2G
• Connecteur USB Type A (USB 2.0)
• RJ45 pour la liaison série (RS232/422/485, 4 fils)
• Emplacement miniSIM
• Borne d'alimentation : AC 2 voies 3,5 mm ; DC 2 voies 3,5 mm

Forces & avantages

• Alimentation AC et DC à large plage pour un déploiement flexible
• Installation et mise en service rapides (rail DIN ou fixation murale)
• Communications sécurisées avec pare-feu, VPN et SNMPv3
• Surveillance d'état facilitée via LEDs et interface web

Applications

• Conçu pour la lecture à distance et le comptage des compteurs électriques

Caractéristiques techniques

• 4 LEDs d'état
• Montage sur rail DIN et fixation murale triangle
• Alimentation : AC 100-240 VAC ; DC 48-110 VDC
• Température de fonctionnement : -25°C à 70°C
• Limites de température : -40°C à 85°C
• Température de stockage : -40°C à 85°C
• Dimensions : 175 x 100 x 45 mm
• Poids : 300 g
• Certifications : RED 2014/53/UE, RoHS, ISO 9001
