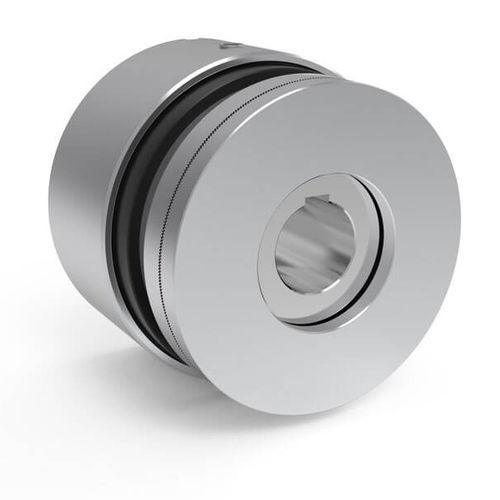

Embrayage à disque P310 series

à denturepneumatiquehydraulique

La Warner P310 VAR 00/VAR 10 est à commande pneumatique, à embrayage à dents et fonctionne sous pression. Caractéristiques Utilisation Accouplement d'une poulie ou d'un moyeu L'engagement doit se faire à l'arrêt ou à très faible vitesse, en cas de doute consulter l'usine Particularités Accouplement positif pour un entraînement sans glissement Disponible en standard pour un fonctionnement aléatoire ou synchronisé (une ou plusieurs position(s)/tour) Multi-position/tour en option (VAR n0, "n" indique le nombre de positions) Option : disque de détection permettant de valider la position de l'accouplement Distribution d'air comprimé stationnaire incluse Roulements étanches Ajustement Vérifier la position de la dent avant l'installation aucun réglage d'usure n'est nécessaire Précautions de montage La durée de vie du roulement à billes est fonction de la vitesse et de la pression, se référer à la courbe indiquée (voir diagramme) Le dispositif anti-rotation du cylindre doit être inséré dans la fente anti-rotation, avec un jeu latéral de 0,5 mm et un jeu de 1 mm vers le bas. Cela permet d'éviter une contrainte normale sur les roulements à billes. Il est interdit de l'utiliser en cas de vibrations La méthode de montage du client doit tenir compte de la poussée axiale Dispositif prévu pour une utilisation horizontale, pour une utilisation verticale, veuillez consulter l'usine Alimentation électrique Air comprimé huilé. Pour l'air sec, veuillez consulter l'usine Peut fonctionner avec de l'huile hydraulique. Dans ce cas, veuillez consulter l'usine
