Convoyeur en spirale VE

à vis sans âmeverticalà moteur électrique

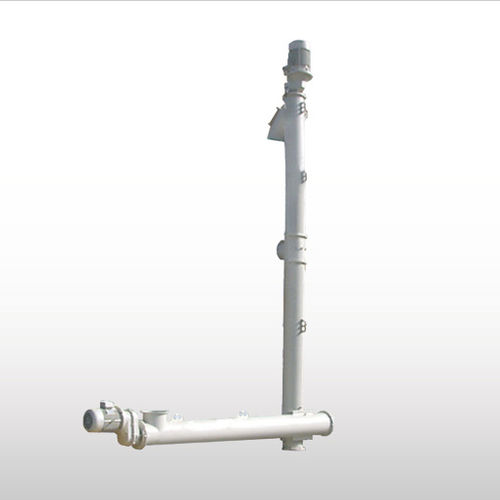

Le système à vis sans fin pour le transport verticale VE est composé d'une vis horizontale d'alimentation et d'une vis verticale de transport. L'alimentateur horizontal peut être de type extracteur de silo ou de trémie mais encore de type vis de transport au cas où il reçoit le matériau à transporter déjà dosé, est composé soit d'une auge en U soit d'un tube fabriqué en acier au carbone à traitement superficiel approprié. La zone de déchargement de l'alimentateur est constituée d'une courte section tubulaire fixée par bride perpendiculairement sur la partie basse de la vis verticale. Des anneaux sont soudés aux deux extrémités de l'alimentateur. L'auge ou le tube contient une spire tournante avec bagues d'accouplement reliées aux arbres des deux paliers d'extrémité. L'alimentateur est doté d'un ou plusieurs paliers intermédiaires quand sa longueur l'exige, ainsi que d'une motorisation adaptée à l'application De plus, la vis d’alimentation horizontale est équipée d’un moteur dédié à l’application. La vis verticale est composée d'une chemise tubulaire, avec une bouche de chargement reliée à la bouche de sortie tangentielle de l'alimentateur horizontal, une bouche de déchargement en haut, avec anneaux d'extrémités soudés au tube de transport, une spire tournante en un ou plusieurs tronçons avec bagues d'accouplement, une tête de base avec bague de frottement, une tête motrice en haut à palier d'extrémité (par où est suspendu la spire) et d'un groupe d'étanchéité et d'un nombre de supports intermédiaires en fonction de la hauteur de la vis sans fin.
