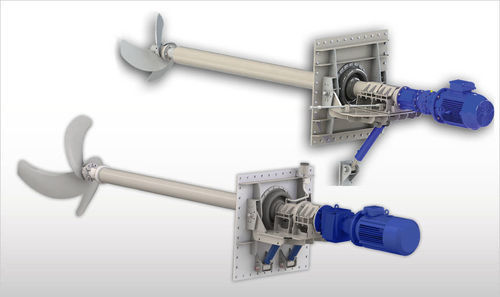

Agitateur à hélice HMT

à montage latéralde liquidepour boue

Aperçu
Les agitateurs CHIOR HMT à moteur électrique externe sont conçus pour le brassage dans les digesteurs anaérobies, les cuves de digestat et les pré-cuves. L’hélice 3 pales en inox et le système d’arbre modulaire assurent une homogénéisation efficace dans les effluents à teneur en solides moyenne à élevée, tout en permettant d’optimiser performance et consommation énergétique.

Fonction
L’agitateur CHIOR HMT se compose d’un moteur électrique avec réducteur couplé à une hélice conçue pour homogénéiser et maintenir en suspension des liquides de densité moyenne à faible tels que lisier porcin, fumier bovin et digestat de biogaz. L’appareil fournit un brassage puissant grâce à une hélice 3 pales en 304 inox équilibrée dynamiquement. Le modèle HMT B offre un réglage bi-directionnel. Conçu pour une installation côté cuve, il s’intègre avec un cadre de montage en béton.

Caractéristiques

• Hélice 3 pales équilibrée dynamiquement en acier inox 304
• Tube externe en acier inox 304 (Ø168,3 mm)
• Tube de transmission interne modulaire en acier inox 304 (Ø88,9 mm)
• Arbre de transmission en acier C40 (Ø35 mm) en bain d’huile
• Accouplement élastique entre boîte de vitesse et arbre d’entraînement pour un fonctionnement souple
• Réservoir de remplissage avec contrôle du niveau d’huile pour un entretien facilité
• Support de palier avec joint mécanique en carbure cémenté pour une durabilité accrue
• Arbre indépendant Ø50 mm en acier inox 304 avec roulements coniques
• Structure complète de l’agitateur en acier inox 304 pour résistance à la corrosion
• Membrane d’étanchéité en caoutchouc EPDM pour un scellement fiable
• Cadre de fixation mural en acier inox 304 pour une installation sécurisée
• Réglage bi-directionnel (modèle HMT B)
• Version ATEX disponible pour environnements dangereux

Avantages

• Réduction de la consommation énergétique grâce à un profil d’hélice optimisé
• Brassage performant grâce à l’hélice 3 pales équilibrée dynamiquement assurant une bonne homogénéité
• Polyvalence opérationnelle via le réglage bi-directionnel pour répondre aux besoins du procédé
• Installation et maintenance simplifiées par le montage externe côté cuve

Documents
Langue | Nom | Dernière édition | Nom de fichier
Anglais | HMT | 08/2025 | HMT_0825_en.pdf
Italien | HMT | 08/2025 | HMT_0825_it.pdf

Caractéristiques / spécifications techniques

• Application : homogénéisation et maintien en suspension dans digesteurs anaérobies, cuves de digestat et pré-cuves (lisier porcin, fumier bovin, digestat de biogaz)
• Hélice : 3 pales, équilibrée dynamiquement, acier inox 304
• Tube externe : acier inox 304, Ø168,3 mm
• Tube de transmission interne : modulaire en acier inox 304, Ø88,9 mm
• Arbre de transmission : acier C40 Ø35 mm, bain d’huile
• Arbre indépendant : Ø50 mm acier inox 304 avec roulements coniques
• Accouplement : accouplement élastique entre boîte de vitesses et arbre d’entraînement
• Joints : joint mécanique en carbure cémenté sur support de palier ; membrane d’étanchéité en caoutchouc EPDM
• Structure et montage : structure complète de l’agitateur en acier inox 304 ; cadre de fixation mural en acier inox 304 ; installation côté cuve, compatible avec cadre de montage en béton
• Versions : réglage bi-directionnel (modèle HMT B) ; version ATEX disponible
• Orientation de conception : efficacité énergétique, options d’hélice modulaires pour optimiser performance vs consommation
