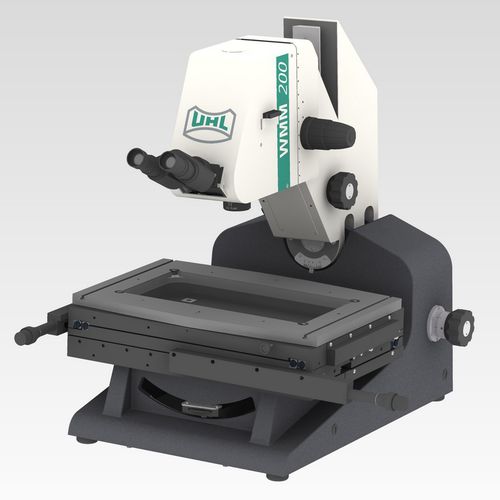

Microscope optique WMM200
de mesurebinoculairede paillasse

microscope optique
microscope optique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
optique
Applications
de mesure
Tête du microscope
binoculaire
Configuration
de paillasse
Autres caractéristiques
haute résolution, modulaire, motorisé

Description

Microscope de mesure pour outilleurs, précieux et solide, avec colonne pivotante, tube binoculaire et optique télécentrique brillante. Le concept modulaire permet des configurations personnalisées flexibles. - tube binoculaire réglable (plage de pivotement de 25° à -5°) - système optique télécentrique - objektives facilement interchangeables - platine de mesure à réglage rapide et fin ou axes motorisés - commande coaxiale de mise au point grossière et fine à fonctionnement régulier - support stable en fonte d'aluminium - colonne pivotante, réglable de +/- 20° par volant à main - possibilité de réglage en hauteur supplémentaire de 200 mm - lumière incidente et transimitée coaxiale en continu avec fibre de verre et source de lumière froide - caméra vidéo numérique haute résolution L'ensemble de la colonne du microscope ainsi que la lumière transmise peuvent être pivotés de +/- 20° à l'aide d'une manivelle afin de mesurer des profils particuliers (par exemple, des vis sans fin, des forets, etc.) en section normale. L'angle de pivotement est indiqué par une échelle avec un pas de 1°. La manivelle, avec son entraînement précis et sa réduction de 2° par rotation, assure un réglage précis de l'angle. Un levier de serrage fixe la colonne dans cette position en toute sécurité. La platine de mesure de précision d'une plage de mesure de 250 x 150 mm est dotée d'un plateau pivotant de +/- 4° pour l'alignement manuel des pièces. Dans une plage de 150 mm, l'axe z peut être déplacé par un entraînement grossier et fin pour la mise au point. En outre, la WMM200 offre une plage de réglage de la hauteur de 200 mm, verrouillable et actionnée par un volant à main.

---
