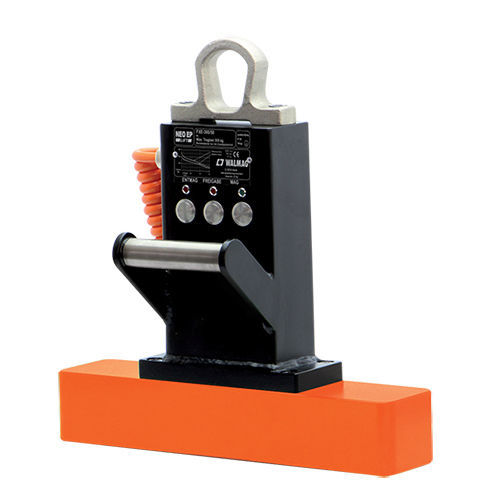

Aimant de levage électro-permanent à commutation électrique NEOSQ series

bistablede manutentionpour tôle

Le NEO EP est un aimant de levage électropermanent conçu pour la manutention fréquente et répétée de pièces en acier. La commande électrique permet la mise sous tension et hors tension sans effort physique, améliorant l'ergonomie des opérateurs et l'efficacité des flux de travail.

Avantages

• Commande électrique marche/arrêt sans effort physique ; télécommande optionnelle pour une utilisation depuis une cabine de grue ou d'autres positions éloignées
• Boutons encastrés en acier inoxydable adaptés aux environnements industriels
• Activation rapide : impulsion électrique en 0,8 seconde
• Module magnétique en construction monobloc pour une durabilité accrue
• Connexion simple au réseau électrique ; l'alimentation est nécessaire uniquement pour l'enclenchement/déclenchement
• Convient au fonctionnement continu (cycle de service 100 %) sans batterie de secours
• Tension d'entrée standard 400 V ; version 230 V disponible sur demande pour les modèles 300 et 600 kg
• Caisson robuste avec anneau de levage forgé
• Intégration optionnelle dans des lignes de production automatisées

Description détaillée

• NEO EP est une solution professionnelle pour la manutention fréquente. L'installation est simple et l'appareil se connecte au réseau via le câble d'alimentation fourni. Après activation électrique, la charge est maintenue par des aimants permanents sans consommation continue d'énergie.
• La commande par boutons électriques permet l'activation sans effort manuel ; la télécommande optionnelle autorise la commande depuis des positions difficiles d'accès (par ex. cabine de grue) ou depuis le sol.
• Un contrôle optionnel de la force magnétique peut être intégré pour la manipulation sûre de tôles individuelles.

Paramètres importants

• Application : Levage et manutention de matériaux ferreux plats et de profils
• Technologie : Electropermanent
• Capacité nominale pour matériau plat : jusqu'à 4 000 kg (selon modèle)
• Température maximale du matériau : 80 °C
• Cycle de service : 100 % (convient pour un fonctionnement continu)
• Facteur de sécurité : 3:1
• Garantie : 2 ans

Utilisations typiques

• NEOSQ300 — manutention de petites pièces issues de la production en série, bruts, éléments forgés ou moulés
• NEOSQ600 — manutention de pièces longues et de profils (barres d'acier, rails, tubes, poutres, tiges) en vue de leur sciage ou usinage
• NEOSQ1000 — manutention de tôles épaisses, pièces brûlées, outils et coupes ; adapté aux grandes tables de machine
• NEOSQ4000 — manutention de grandes pièces lors du découpage plasma ; panneau de commande décalé vers le bord pour un retrait aisé

Contenu de la livraison

• Aimant
• Certificat
• Câble d'alimentation
• Notice d'utilisation

Caractéristiques techniques

• Modèles (principales données géométriques et de performance) :
  • NEOSQ300 — Larg. 164 mm, Long. 164 mm, Haut. 420 mm, Nombre de pôles 4, Taille des pôles 50 x 50 mm, Surface de serrage 116 x 116 mm, Poids 23 kg
  • NEOSQ600 — Larg. 95 mm, Long. 420 mm, Haut. 450 mm, Nombre de pôles 6, Taille des pôles 50 x 50 mm, Surface de serrage 52 x 372 mm, Poids 31 kg
  • NEOSQ1000 — Larg. 228 mm, Long. 228 mm, Haut. 295 mm, Nombre de pôles 4, Taille des pôles 80 x 80 mm, Surface de serrage 172 x 172 mm, Poids 39 kg
  • NEOSQ4000 — Larg. 228 mm, Long. 783 mm, Haut. 295 mm, Nombre de pôles 16, Taille des pôles 80 x 80 mm, Surface de serrage 172 x 724 mm, Poids 132 kg
• Temps d'activation : 0,8 s
• Tension d'entrée standard : 400 V (option 230 V sur demande pour les modèles 300 et 600 kg)
• Cycle de service : 100 %
• Température maximale de fonctionnement : 80 °C
• Facteur de sécurité : 3:1
• Garantie : 2 ans
