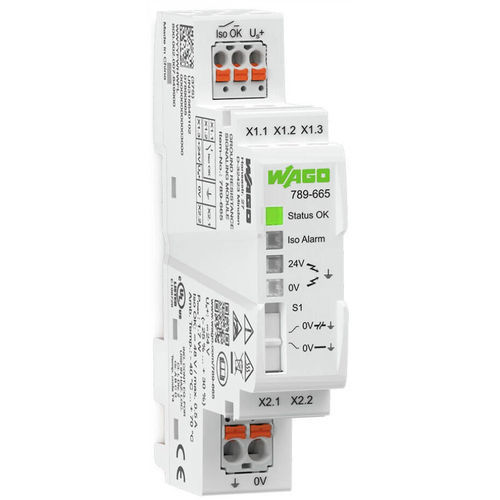

Détecteur de défaut à la terre 789-665

Le produit signale le sous-dépassement d'une résistance d'isolement non réglable, asymétrique entre +24 V et/ou 0 V de la tension d'alimentation et de la terre au moyen d'un contact sans potentiel («Iso OK») et de LED de statut. Le contact «Iso OK» peut être analysé via un automate programmable industriel (API). Cet état est maintenu jusqu'au prochain intervalle de mesure. Exploitation avec circuit de commande relié à la terre (compensation de potentiel fonctionnel) Le module établit en interne une connexion entre les raccordements 0 V (X2.2) et la terre (X2.1) via un commutateur à semi-conducteur. Dans un intervalle de 10 s, la connexion entre 0 V et la terre est séparée pendant 0,5 seconde et le décalage de la résistance d'isolement entre +24 V (X1.3) et/ou 0 V (X2.2) de la tension d'alimentation et de la terre (X2.1) est déterminé. La liaison à la terre sur le module ne satisfait pas aux exigences d'une borne de mise à la terre (PE). Il s'agit d'une mise à la terre fonctionnelle. Du fait de la méthode de mesure, le module n'établit aucune connexion durable entre 0 V et la terre. Exploitation avec circuit de commande non relié à la terre Dans ce mode d'exploitation, le commutateur à semi-conducteur permettant l'établissement d'une connexion entre 0 V (X2.2) et la terre (X2.1) est désactivé. Dans un intervalle de 1 s, le décalage de la résistance d'isolement est calculé pendant 0,5 s. Le module ne satisfait pas aux exigences d'un appareil de surveillance d'isolement selon EN 61557-8.
