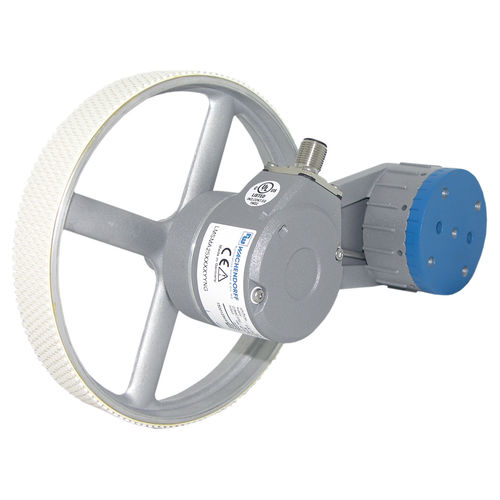

Système de mesure de longueur LMSMA25
de puissancede pressionde force

système de mesure de longueur
système de mesure de longueur
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Grandeur physique
de longueur, de puissance, de pression, de force
Technologie
avec roues de mesure 500 mm, avec réglage centralisé
Produit mesuré
de fil métallique, du verre, de roue
Autres caractéristiques
compact, robuste

Description

Système de mesure de longueurs robuste LMSMA25 Système compact avec nouveau bras à ressort, avec codeur rotatif WDGI 58B et roue de mesure circonférence 500 mm Points forts • Jusqu‘à 0,02 mm/impulsion pour des résultats de mesure extrêmement précis • Convient à diverses qualités de surface • Plots anti-vibrations • Pression d‘appui – facilement ajustable grâce à un système de réglage centralisé intelligent • Montage polyvalent (par ex. gabarit de montage) Détails produit Désignation Avec notre système de mesure LMSMA25, nous vous livrons un système complet parfaitement harmonisé, pré-monté. Codeur Résolution WDGI 58B10 avec : 200 imp/tr : 1 imp/mm = 1.0 mm/imp 2000 imp/tr : 10 imp/mm = 0.1 mm/imp 5000 imp/tr : 25 imp/mm = 0.04 mm/imp 25000 imp/tr : 50 imp/mm = 0.02 mm/imp Tension de service/Consommation interne : 4,75 VDC jusqu'à 5,5 VDC : max. 100 mA 10 VDC jusqu'à 30 VDC : max. 100 mA Connexion de sortie : TTL, HTL Canaux : ABN et signaux inversés Bras à ressort Tension de précontrainte : 0 N à 30 N pas 5 N Longueur de mesure : 120 mm Dispositif de verrouillage : bras à ressort à l’état initial 100 ° (bras à ressort sans contrainte de charge) Pression d’appui : réglable, système d’encliquetage avec pas de 10 ° (correspond à 5 N) Matériau : aluminium moulé sous pression Roues de mesure Roues de mesure Ø = 500 mm LMSMA25-xxxx-yy-KH avec roue de mesure MR500KH: Surface de revêtement : plastique (Hytrel, lisse) Domaines d'application : bois à surface lisse, plastiques , fil de fer, métaux graisseux, papier, carton, textiles.
