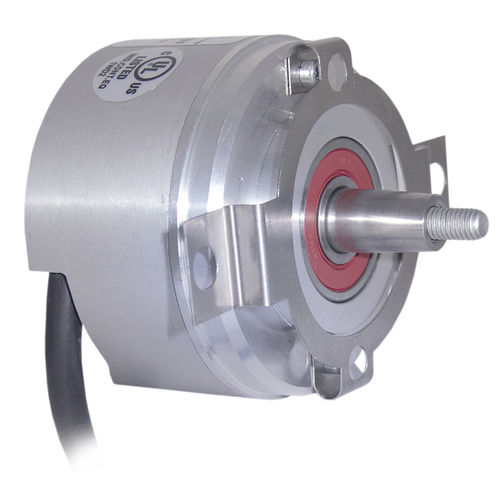

Codeur rotatif absolu WDGF 58M SSIoptique12 bits16 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- absolu
- Technologie
- optique
- Résolution codeurs absolus
- 12 bits, 16 bits, 14 bits, 10 bits, 18 bits, 8 bits
- Nb de tours codeurs absolus
- 12 bits, 14 bits, 16 bits, 10 bits, 18 bits, 8 bits
- Construction
- à arbre plein, monotour, scellé
- Signal de sortie
- avec interface SSI
- Connexion électrique
- connecteur M12
- Tension d'alimentation
- 24 Vcc, 12 Vcc, 15 Vcc, 5 Vcc, 8 Vcc, 9 Vcc, 6 Vcc, 4.5 Vcc
- Matériau
- en aluminium
- Niveau de protection
- IP67, IP65
- Autres caractéristiques
- compact, pour feedback moteur
- Résolution codeurs incrémentaux (impulsions/tour)
2 048 unit
- Diamètre du boîtier
58 mm
(2,28 in)- Diamètre de l'axe
9 mm
(0,35 in)- Longueur
16,5 mm
(0,65 in)- Vitesse de rotation
12 000 rpm
(75 398 rad.min-1)- Température de process
Min: -40 °C
(-40 °F)Max: 115 °C
(239 °F)
Description
Système d´asservissement moteur
(Feedback moteur)
Points forts
• Précision extrême lors de l‘analyse de mouvements
• SSI
• Montage facile
• Plaque signalétique électronique
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 60 N
Consommation interne: typ. 160 mA
Puissance absorbée: max. 0,6 W
Consommation interne: typ. 80 mA
Puissance absorbée: max. 0,6 W
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65
