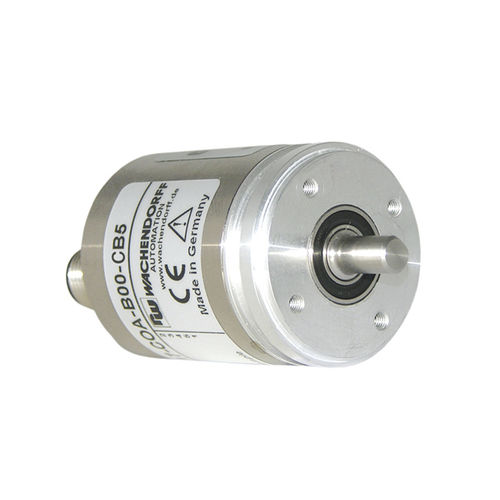

Codeur rotatif absolu WDGA 36A
magnétique16 bits32 bits

codeur rotatif absolu
codeur rotatif absolu
codeur rotatif absolu
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
16 bits, 32 bits
Nb de tours codeurs absolus
16 bits, 32 bits
Construction
à arbre plein, monotour, multitour, à bride synchro
Signal de sortie
CANopen
Niveau de protection
IP67, IP65
Autres caractéristiques
haute résolution, de haute précision
Diamètre du boîtier

36 mm
(1,42 in)

Diamètre de l'axe

6 mm
(0,24 in)

Longueur

11,5 mm
(0,453 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Température de process

Min: -40 °C
(-40 °F)

Max: 100 °C
(212 °F)

Description

Codeur rotatif absolu, magnétique, CANopen Arbre plein, bride synchro; 16/43-bit monotour/multitours; Profil de communication CiA 301 Profil de l'appareil CiA 406 V3.2 class C2; Code binaire Points forts • CANopen - Profil de communication CiA 301 - Profil de l'appareil pour codeur rotatif CiA 406 V3.2 classe C2 • LED pour signalisation de statut (CiA 303-3) • Configurable sans connecteur Bus via LSS (CiA 305) ou en option via SDO • Fonctionnalité CANopen étendue - Objets de positionnement, vitesse et accélération - Fonctions interrupteurs fin de course et commande à cames - Configurables individuellement jusqu'à 4 Transmit PDOs (4 PDOs transmis) - Echelle - Heartbeat et Nodeguarding ainsi que des possibilités de diagnostic complètes Détails produit Bride Bride synchro Boîtier en acier chromé, blindage magnétique Résolution Résolution monotour 65.536 pas / 360° (16 bits) Résolution multitours jusqu'à 32 bits avec haute précision de valeur jusqu'à 43 bits. Longueur de l'arbre: L : 11,5 mm Charge rad. max. sur l'arbre: 80 N Charge ax. max. sur l'arbre: 50 N Ø 8 mm Longueur de l'arbre: L : 18 mm Charge rad. max. sur l'arbre: 50 N Charge ax. max. sur l'arbre: 50 N Tension de service 10 VDC jusqu'à 32 VDC Consommation interne: typ. 50 mA Puissance absorbée: max. 0,5 W
