Porte-ventouse articulé 208005 series

fixeminiatureavec ressort

Présentation générale
Cette page présente la gamme complète de porte-ventouses destinée à la préhension et à la manipulation par dépression dans de nombreuses applications industrielles (robotique, pick & place, presses de moulage, manutention de verre, marbre, bois, emballage, agroalimentaire, etc.). Les modèles couvrent des configurations compactes (micro, mini), simples, articulés, anti-rotation, spéciaux pour charges lourdes, versions avec palpeur, vanne d'isolement automatique, vanne palpeuse, double suspension, versions fix et avec attaches filetées mâle/femelle.

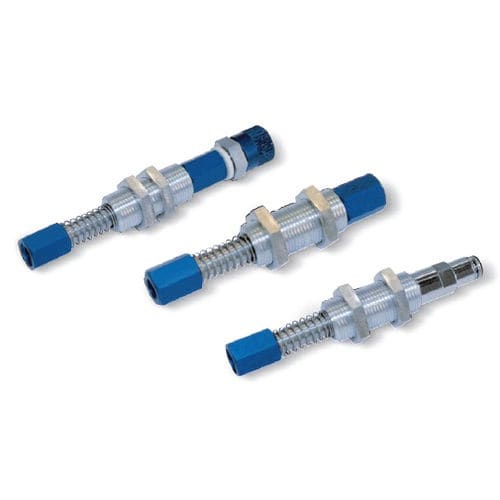

Porte-ventouses micro

• Dimensions et poids extrêmement réduits.
• Tiges et ressorts en acier inox.
• Douilles auto-lubrifiantes intégrées dans le manche fileté pour un glissement parfait et durable de la tige.
• Indiqués pour Pick & Place et manipulateurs pour l'expulsion d'objets en plastique des presses de moulage.
• Disponibles en différentes versions, avec ou sans raccord.
• Adaptés pour toutes les ventouses avec support mâle M5.
• Codes produit: 208005 208005SR 208005RR

Porte-ventouses antirotatifs avec ressort encastré et raccord femelle/mâle

• Corps en aluminium pour légèreté et résistance.
• Système anti-rotation empêchant la rotation indésirable de la ventouse ou de l'accessoire.
• Ressort encastré protégeant le mécanisme des chocs, saleté et contaminants.
• Grande section de passage interne pour un flux de vide important (cycles rapides même pour grandes ventouses).
• Réglage large grâce à une douille filetée (positionnement précis et adaptation aux différentes distances).
• Douilles de glissement en plastique pour mouvements fluides et silencieux, faible maintenance.
• Équipé de deux anneaux de verrouillage et raccords filetés mâle/femelle.
• Applications: robotique, pick & place, automatisation industrielle.
• Codes produit: VCH18F20 VCH18F35 VCH14F25 VCH14F50 VCH38F40 VCH38F80 VCH12F36 VCH18M20 VCH18M35 VCH14M25 VCH14M50 VCH38M40 VCH38M80 VCH12M36

Porte-ventouses mini

• Dimensions très réduites pour limiter poids et encombrement tout en conservant performances.
• Constitués typiquement de: une tige en laiton pour la fixation de la ventouse, un manchon fileté muni d'écrous pour le montage, un ressort d'amortissement et un raccord rapide pour la connexion au tuyau d'aspiration.
• Adaptés aux ventouses de même diamètre que séries plus grandes mais avec encombrement réduit.
• Codes produit (exemples): 200430 200830 201030 201415 202515 203515 ...

Porte-ventouses mini avec attaches filetées mâle et femelle

• Version compacte avec course d'amortissement réduite et tige en laiton équipée d'un raccord fileté 1/8'' ou 1/4'' Gaz.
• Manchon fileté muni d'écrous pour montage, ressort d'amortissement et raccord rapide.
• Codes produit (exemples): 200635 200735 201038 201048 201038M 201048M 201058M 208025 208015 208020

Porte-ventouses mini avec ressort encastré

• Ressort encastré et tige en aluminium anodisé pour réduire encombrement et poids.
• Permet l'installation de ventouses avec support fileté mâle; douille de guidage en laiton empêche la rotation de la tige.
• Connexion du vide radiale.
• Codes produit: 208015 208020

Porte-ventouses mini avec course réduite

• Course d'amortissement réduite pour encombrement et poids minimaux.
• Constitués de tige laiton, manchon fileté, ressort d'amortissement et raccord rapide; petit embout porte-tuyau livré en série (ou deux sur demande).
• Adaptés aux petites ventouses montées manuellement (diamètres 10–30 mm).
• Codes produit: 200713 201010 201210 201510 201810 202010 202210 202510 203010

Porte-ventouses mini avec douille encastrable

• Conception pour assemblage direct sur collecteur de vide, réduisant tuyaux et raccords.
• Douille hexagonale filetée G3/8'' équipée d'un joint d'étanchéité; fonction de guidage et d'étanchéité de la tige en laiton.
• Codes produit: 202511 203011 203511 204011 204511

Porte-ventouses mini avec palpeur

• Identiques aux mini standards mais équipés d'un palpeur lié à un obturateur conique qui ouvre l'aspiration uniquement lorsque la ventouse entre en contact avec la charge.
• Constitués de tige laiton, manchon fileté, ressort, raccord rapide et palpeur solidaire d'un obturateur conique.
• Codes produit: 201260 201560 201860 202060 202260 202560 203060 203560 204060

Porte-ventouses mini avec palpeur et douille encastrable

• Douille hexagonale filetée pour montage direct sur collecteur; palpeur et obturateur conique intégrés.
• Constitution: tige laiton, ressort, raccord rapide, palpeur, douille hexagonale filetée avec joint.
• Codes produit: 201261 202561 203561

Porte-ventouses mini avec palpeur, sans suspension

• Version sans ressort d'amortissement et sans manchon fileté ni raccord rapide; montage direct sur collecteur via cône fileté mâle.
• Constitués de tige laiton et palpeur solidaire d'un obturateur conique.
• Codes produit: 201261 202561 203561

Porte-ventouses mini avec vanne d'isolement automatique intégrée

• En plus des caractéristiques mini, intègrent une vanne d'isolement automatique qui ferme l'aspiration quand la ventouse ne s'appuie pas sur la surface ou en cas de mauvaise préhension, évitant la perte de vide sur les ventouses actives.
• Permettent l'utilisation de ventouses de 10 à 50 mm (support mâle 1/8'' Gaz).
• Constitués de tige laiton, manchon fileté, ressort, raccord rapide et vanne d'isolement automatique.
• Code produit: 209935

Porte-ventouses mini anti-rotation

• Tige en laiton à section hexagonale et douille de guidage en acier avec trou hexagonal pour empêcher la rotation.
• Adaptés pour ventouses avec support mâle ou femelle, diamètres 10–60 mm; conçus pour ventouses rectangulaires, concaves et elliptiques.
• Constitution: tige hexagonale, manchon fileté avec écrous, ressort, raccord rapide.
• Codes produit: 209508 209528 209538

Mini porte-ventouses avec interrupteur magnétique

• Caractéristiques mini habituelles plus capteur magnétique fournissant un signal électrique à l'automatisme chaque fois que la ventouse effectue la préhension.
• Recommandés pour robots compte-pièces, machines d'emballage et applications nécessitant une garantie de présence de l'objet pris.
• Constitués de tige laiton, manchon fileté, ressort, raccord rapide, capteur magnétique avec câble de 3 m, corps en aluminium anodisé protégeant le capteur.
• Codes produit: 209902 209903

Porte-ventouses mini fix

• Version fix conçue pour régler la position en hauteur via filetage sur toute la longueur de la douille; extrémités filetées femelle pour montage ventouse et raccord.
• Constitués de douille fileté munie d'écrous et raccord rapide.
• Codes produit: 207001 207005

Porte-ventouses simples

• Construction simple et rationnelle offrant solidité et longévité.
• Constitués de tige en laiton, manchon fileté en acier avec deux douilles antifriction et deux écrous hexagonaux, ressort d'amortissement et raccord rapide.
• Large gamme de codes produit couvrant de nombreuses dimensions et options.

Porte-ventouses simples avec attaches filetées mâle et femelle

• Version avec extrémités de tige fileté mâle ou femelle; ventouses montées doivent être équipées d'un support fileté approprié.
• Courses effectives de suspension: pour cote C=28 mm -> 16 mm; C=65 mm -> 49 mm; C=95 mm -> 74 mm.

Porte-ventouses simples avec palpeur / sans suspension / vanne d'isolement automatique

• Variantes simples équipées d'un palpeur (obturateur conique) ; versions sans suspension prévues pour montage direct sur collecteur ; versions avec vanne d'isolement automatique similaires aux mini correspondantes.

Porte-ventouses simples articulés / anti-rotation / fix / spéciaux

• Versions articulées avec rotule permettant adaptation aux surfaces inclinées et compensation d'erreurs de perpendicularité ; anti-rotation avec tige hexagonale pour grandes ventouses (jusqu'à 110 mm et au-delà selon modèle).
• Versions spéciales conçues pour charges lourdes et environnements poussiéreux/humides, avec tige en acier nickelé, rondelle de sécurité et options de connexions et suspensions renforcées.

Porte-ventouses spéciaux (diverses variantes)

• Gamme très étendue comprenant: spéciaux, spéciaux avec attaches filetées mâle/femelle, spéciaux avec palpeur, spéciaux avec vanne palpeuse, spéciaux avec vanne d'isolement automatique, articulés, anti-rotation en acier inox, anti-rotation avec support sphérique orientable, double suspension, articulés avec course réduite, versions fix pour montage direct.
• Conçus pour levage et manutention de charges lourdes, pour conditions de travail intensif; adaptés aux diamètres de ventouse très larges selon modèle (ex. 85–150 mm, 40–200 mm, etc.).

Joints articulés, supports et accessoires

• Joints articulés sphériques en AVP galvanisé et versions avec connexion de vide axiale; conçus pour compenser désaxages et erreurs d'orthogonalité.
• Joints positionnables en aluminium anodisé (rotation 360° et inclinaison jusqu'à 35° selon modèle).
• Supports de fixation pour porte-ventouses en acier inox, aluminium ou tôle galvanisée, adaptés pour divers types d'automatisme et montages sur châssis tubulaire.

Caractéristiques / spécifications techniques

• Matériaux principaux: aluminium anodisé, laiton, acier nickelé, acier inox, plastiques pour bagues de glissement, composants en AVP galvanisé.
• Éléments constitutifs fréquents: tige (laiton, acier, acier inox), manchon fileté (laiton ou acier), ressort(s) d'amortissement, douilles antifriction, écrous hexagonaux, rondelle de sécurité, raccord rapide pour aspiration, anneaux de verrouillage.
• Fonctions optionnelles: palpeur avec obturateur conique, vanne d'isolement automatique, vanne palpeuse, capteur magnétique (avec câble), rotule articulée, support sphérique orientable, double suspension.
• Connexions: supports filetés mâle/femelle (ex. 1/8'' Gaz, 1/4'', 3/8''), raccords rapides pivotants possibles (90° selon modèles).
• Plage de diamètres ventouses couvertes: mini/petite gamme 10–30 mm, mini standard 10–50 mm, grandes séries jusqu'à 60 mm, 85–150 mm, 40–200 mm selon modèles anti-rotation et inox.
• Applications types: pick & place, robots, presses d'imprimerie plastique, manutention de verre/marbre, emballage, alimentaire, composants spécifiques pour grandes ventouses rectangulaires/elliptiques.
• Codes produit: chaque variante est identifiée par codes listés dans les sections respectives (exemples et gammes inclus ci-dessus).
