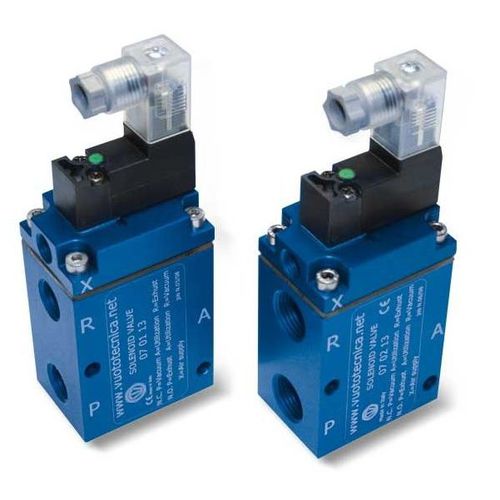

Électrovanne à commande assistée 070x13 series
3 voiesNONF

électrovanne à commande assistée
électrovanne à commande assistée
électrovanne à commande assistée
électrovanne à commande assistée
électrovanne à commande assistée
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Commande
à commande assistée
Voies/positions
3 voies
Fonction
NF, NO
Media
pour le vide
Corps
IP65, IP54, en aluminium anodisé
Autres caractéristiques
à ressort
DN

Min: 0,25 in

Max: 3 in

Température

Min: -5 °C
(23 °F)

Max: 60 °C
(140 °F)

Pression

Min: 0,5 mbar
(0 psi)

Max: 3 000 mbar
(43,5 psi)

Description

Les électrovannes de vide à trois voies de cette série sont à commande directe, à deux positions, avec des obturateurs coniques servocommandés par le vide même. De série, elles sont fournies normalement fermées ; sur demande, normalement ouvertes également. Elles sont constituées d’un corps en aluminium anodisé, à l’intérieur duquel sont prévues les connexions de raccordement, de deux obturateurs en silicone montés sur une tige en acier inox et une membrane en mélange spécial entoilée ; un électropilote, actionné par une bobine électrique, gère le vide au niveau de la servocommande. Le principe de fonctionnement de ces électrovannes est basé sur le différentiel de pression existant entre la pompe ou le générateur de vide et la pression de l’air aspiré. En transportant cette « pression différentielle » au niveau de la servocommande, au moyen de l’électropilote, il est possible de commander les obturateurs sans air comprimé ni ressort. Pour le principe de fonctionnement ci-dessus, il est conseillé de les utiliser sur des installations à bas niveau de vide (inférieur à 850 bars absolus, équivalant à 15% de vide).Le manque de ressort, de frottements et sollicitations dynamiques internes avantage la vitesse d’intervention élevée et la durée de la vanne. La bobine électrique de l’électropilote est entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à deux bornes de 3 mm, pour un connecteur micro aux normes EN 175301-803 (ex DIN 43650) - C. Niveau de protection IP 54 ; IP 65 avec le connecteur inséré. Elles sont disponibles pour des tensions de 12-24V/50-60Hz et 12-24V/CC.
