Jauge à vide mécanique

à tube de Bourdonnumériqueà double échelle

Tableaux de conversion des unités de mesure du vide et de la pression
Tableau de conversion des unités de mesure du vide et facteurs de conversion des unités de mesure de la pression (valeurs absolues).

• Codes produit: 090315 090320 090325 090310 090110 090116 090210 090510 090516

Vacuomètres et manomètres
L'organe de mesure est basé sur le ressort de Bourdon ; mouvement amplifié par un levier et indiqué par une aiguille sur cadran. Boîtiers disponibles en différents matériaux, attaches radiales ou coaxiales, bride encastrée ou extérieure, versions à sec ou bain d'huile. À l'exception des modèles F 40 mm, tous ont double échelle sur le cadran. Conformes aux normes et unités de la Communauté Européenne.

• Codes produit: 090315 090320 090325 090310 090110 090116 090210 090510 090516

Vacuomètre avec poinçon en acier
Conçu pour détecter le niveau de vide dans des boîtes et récipients pour aliments. Version à bain d'huile (art. 09 05 16) équipée d'un poinçon en acier trempé pour percer les récipients et d'une ventouse en silicone pour garantir l'étanchéité après perçage. Disponible en version standard et autres versions sur demande.

• Code produit: 090599

Vacuostats mini pneumatiques
Vacuostats compacts délivrant un signal pneumatique lorsque le niveau de vide réglable est atteint. Différentiel non réglable. Indiqués pour contrôle des générateurs de vide et actionnement de vannes pneumatiques.

• Codes produit: 120130 120230

Vacuostat mini électromécanique
Appareil compact délivrant un signal (électrique) à l'atteinte d'un niveau de vide réglable. Hystérésis fixe de 50 ÷ 60 mbar (non réglable). Utilisé pour signaux de sécurité et contrôle de préhension des ventouses.

• Code produit: 120210

Micro vacuostats numériques
Appareils à température compensée fournissant un signal numérique précis au point de commutation configuré. Point de commutation programmable via vis, LED indiquant l'état, hystérésis fixe égale à 2% de la valeur configurée. Boîtier en polycarbonate, raccord et collecteur en aluminium. Orientation possible sans dévisser l'appareil. Connexions au vide M5 mâle/femelle, câblage par câble trois fils.

• Codes produit: 120510P 120510N 120511P 120511N

Vacuostat analogique
Boîtier en ABS, compact et léger. Plage de réglage 0 à -1 bar. Sortie analogique 1–5 V et sortie numérique PNP configurable via Teach-In. Point de commutation et hystérésis programmables via boutons ; deux LED bicolores pour état et codes erreur. Orientation possible sans dévisser. Raccord au vide: G 1/8" mâle ou M5 femelle. Raccordement électrique: prise M8-4 broches ou câble PUR sur demande. Adapté à l'air sec et gaz non corrosifs.

• Code produit: 120710

Vacuostats et pressostats numériques IO-Link
Boîtier ABS, compact. Affichage intégré, deux LED pour états des signaux. Programmation des points de commutation et hystérésis (0–100 %) via boutons ; nombreuses options configurables (comparaisons, NO/NC, unités, verrouillage, inversion d'affichage). Rotation libre de l'afficheur. Raccords pneumatiques G 1/8" mâle ou M5 femelle ; électriques M8 4 broches (câble PUR axial ou radial sur demande). Version IO-Link reconnaissable via logo/inscription, permet communication bidirectionnelle et paramétrage à distance (diagnostic avancé). Applications: mesure et contrôle d'air sec et gaz non corrosifs, signaux sécurité, démarrage de cycles, contrôle de ventouses, optimisation consommation des générateurs de vide.

• Codes produit: 121010 122511

Vacuostats numériques (parallélépipède et autres formats)
Boîtiers ABS compacts affichant les valeurs mesurées (écran intégré). Deux LED (rouge/verte) pour état des sorties. Points de commutation et hystérésis programmables ; fonctions additionnelles telles que comparaison, contacts NO/NC, choix unité, blocage paramètres. Raccord au vide double filetage G 1/8" mâle ou M5 femelle. Raccordement électrique M8-4 ou câble intégré selon modèles. Plage de réglage typique 0 à -1 bar ; sorties numériques PNP et, pour certaines versions, sortie analogique 1–5 V.

• Codes produit: 123010A 123010

Vacuostats et pressostats numériques (divers modèles)
Boîtiers ABS, compensés en température, affichage intégré. Deux sorties numériques indépendantes, affichage rendant inutile un vacuomètre. Programmation via boutons, sorties indépendantes, options programmables similaires aux autres gammes. Conviennent pour air sec et gaz corrosifs (selon modèle). Recommandés pour sécurité, démarrage de cycles, contrôle des ventouses et économie d'énergie via gestion d'hystérésis.

• Codes produit: 122010P 123510P

Vacuostats et pressostats numériques avec écran à deux couleurs
Boîtier ABS, écran principal bicolore (rouge/vert) programmable, écran secondaire pour visualisation valeurs programmées, deux voyants pour sorties 1 et 2. Fonctions de programmation, contacts NO/NC, choix unité, blocage de paramètres. Raccord vacuum double filetage G 1/8" mâle ou M5 femelle ; branchement électrique via câble de données amovible fourni. Adaptés pour air sec et gaz non corrosifs.

• Codes produit: 124010 124012 124020

Accessoires pour vacuostats et pressostats numériques
Câbles avec connecteurs axial ou radial, kit de fixation murale et autres accessoires de montage et câblage.

• Codes produit (exemples): 001220 001221 001222 001230 001231 001232 001240 001241 001242 001243

Vannes de régulation de vide
Vannes qui, à l'atteinte d'un niveau de vide préréglé, laissent entrer l'air atmosphérique pour empêcher l'augmentation de la dépression et la maintenir constante. Utilisables comme régulateurs sur circuits avec une seule pompe/usage ou plusieurs usages au même niveau de vide ; souvent employées comme vannes de sûreté sur réservoirs et systèmes de préhension. Réglage par douille moletée, filetage fin pour calage précis. Températures de travail: -20 °C à +200 °C (selon modèles).

• Codes produit (exemples): 040110 040110INOX 040210 040210INOX 040310 040310INOX 040410 040410INOX 040510 040510INOX

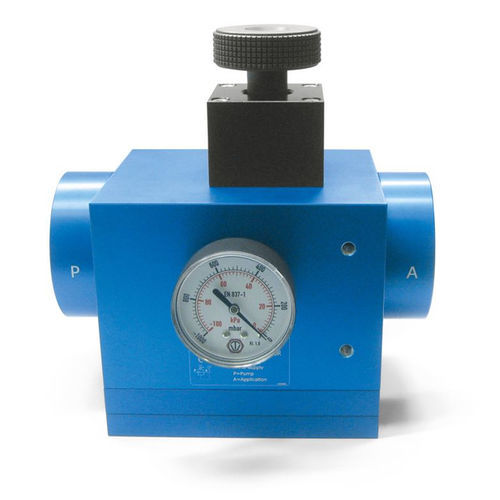

Réducteurs de vide
Appareils destinés à régler et maintenir le niveau de vide secondaire prédéfini, indépendamment du débit et des oscillations du réseau (dépression primaire). Fonctionnement membrane-piston, exploitation du différentiel entre dépression secondaire et pression atmosphérique. Contrairement aux vannes régulatrices, les réducteurs ne font pas entrer l'air dans le circuit, permettant plusieurs points de préhension à différents niveaux de vide à partir d'une source unique. Réglage par vis moletée.

• Fonctionnement: réducteur à membrane-piston
• Pression d'exercice réglable typique: de 800 à 1 mbar abs (gamme standard) ou de 980 à 1 mbar abs (gamme bas niveau)
• Débits: de 2 à 160 m3/h (selon type); pour modèles plus puissants: jusqu'à 750 m3/h
• Température ambiante: généralement de -10 à +80 °C ; certaines vannes: -20 °C à +120 °C

Réducteurs pour bas niveau de vide
Semblables aux réducteurs standards mais avec plage de réglage permettant des niveaux de vide proches de la pression atmosphérique.

• Pression d'exercice réglable: 980 à 1 mbar abs
• Débits: 20 à 160 m3/h

Réducteurs de vide avec réglage pneumatique
Le réglage du niveau de vide s'effectue via la pression d'alimentation de l'air comprimé du cylindre pneumatique (0–3 bar ou 0–5 bar selon modèles). Principe basé sur contraste entre cylindre pneumatique à faible course et piston flottant poussé par le différentiel entre dépression secondaire et atmosphérique. Permet régulation à distance via régulateur de pression sur tableau de commande.

• Pression relative d'alimentation: typiquement 0–3 bar (certaines versions 0–5 bar)
• Pression d'exercice réglable: 800–1 mbar abs ou 980–1 mbar abs selon série
• Débits: 2 à 160 m3/h (selon série) ; versions industrielles: 370–750 m3/h
• Température ambiante: -10 à +80 °C

Diagrammes relatifs au niveau de vide en fonction de la pression d'alimentation du servocommande
Tableaux indicatifs dépendant de la pression atmosphérique, du débit de la source de vide et de la qualité de l'air comprimé d'alimentation.

Kit de joints pour réducteurs de vide
Kits de joints disponibles pour différents réducteurs (liste de références fournie sur la page produit).

• Codes produit (exemples): 0011113 0011114 0011115 0011116 0011117 0011118 0011119 0011120 0011121 0011122 0011123 0011124 0011125 0011126 0011127 0011128 0011129 0011130

Caractéristiques / spécifications techniques

• Principe de fonctionnement vacuomètres: ressort de Bourdon avec amplification par levier et affichage par aiguille
• Matériaux boîtiers: ABS, polycarbonate, alliages de cuivre spécial (ressort), acier trempé pour poinçon, différentes matières selon modèles et applications
• Connexions pneumatiques: filetage double G 1/8" mâle ou M5 femelle selon modèles
• Connexions électriques: prise M8-4 broches, câbles PUR intégrés ou avec connecteurs radial/axial selon demande
• Plages de réglage vacuostats/vacuomètres: typiquement 0 à -1 bar (selon modèles)
• Hystérésis: variable selon modèle (ex. 2% pour micro numériques, 50–60 mbar non réglable pour minis électromécaniques, 0–100% réglable sur certains modèles)
• Sorties: numériques PNP, sorties analogiques 1–5 V sur certains modèles, deux sorties indépendantes sur modèles numériques
• Fonctions programmables (sur modèles numériques/IO-Link): points de commutation, hystérésis, comparaison de valeurs, NO/NC, unité de mesure, verrouillage des paramètres, inversion d'affichage, Teach-In
• IO-Link: disponible sur versions spécifiques pour paramétrage à distance et diagnostic
• Températures de service: selon produit, typiquement -10 °C à +80 °C ; certaines vannes tolerent -20 °C à +200 °C
• Applications typiques: contrôle et mesure du vide, sécurité et démarrage de cycles, optimisation des temps de cycle, contrôle de préhension des ventouses, gestion de la consommation des générateurs de vide
