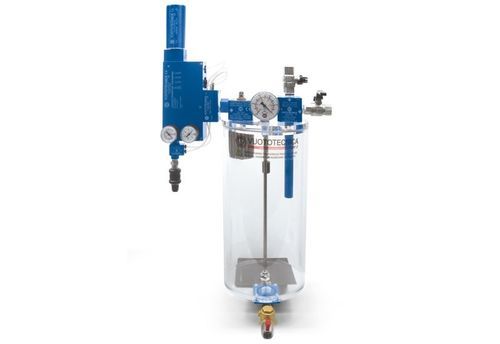

Unité d'aspiration pour liquides Apparecchi pneumatici per test sottovuoto

industrielleavec filtre à siphon

Description
Les groupes d'aspiration GA FS 20 ES ÷ GA FS 30 ES sont des ensembles équipés de filtre à siphon destinés à l'aspiration de fluides chargés et aux systèmes de préhension par ventouses. Ils associent un filtre à siphon standard à un générateur de vide multi-étagé à air comprimé équipé d'un système d'économie d'énergie intégré (ES). Ils conviennent pour la préhension du verre, du marbre, du granit et des alliages légers et pour les applications avec forte présence de liquides réfrigérants. Ils sont également recommandés pour l'aspiration de substances crémeuses ou boueuses difficiles pour les pompes classiques.

Composition

• Filtre à siphon de série
• Générateur de vide multi-étagé à air comprimé avec système d'économie d'énergie ES
• Vacuomètre pour lecture directe du niveau de vide dans le récipient
• Vanne à manchon pour l'interception de l'air comprimé

Fonctionnement
Le niveau de vide est réglé par le vacuostat et maintenu automatiquement dans le récipient transparent. Le vide atteignable dépend du générateur installé ; les valeurs d'essai sont réglables et peuvent être répétées automatiquement. Alimentation par air comprimé 4–6 bar. Versions différentes disponibles sur demande.

Caractéristiques techniques

• Pression d'exercice : de 0,5 à 1000 mbar absolus
• Température du fluide : de -5 à +50 °C
• Niveau de filtration (filtres à siphon) : 60 μ
• Codes produit : GAFS20ES, GAFS25ES, GAFS30ES

Applications

• Systèmes de préhension par ventouses pour verre, marbre, granit et alliages légers
• Aspiration et séparation de liquides, condensats et émulsions
• Traitement de produits crémeux ou boueux en process industriels
