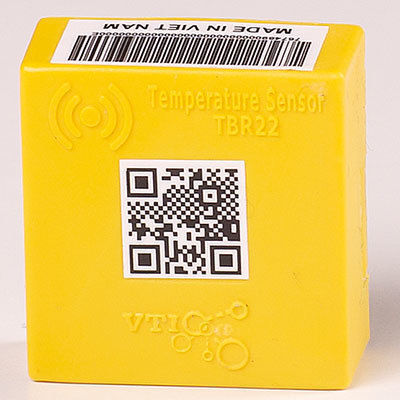

Capteur de température à visser TBR22

sur colliersans filtransmetteur intégré

Fonctionnalités

• Mesure la température des barres omnibus, extrémités de câbles et points de contact avec précision et fiabilité.
• Conçu pour des niveaux de tension jusqu'à 500 kV.
• Disponible en versions auto-induction (sans pile) ou sur pile remplaçable (CR3032) pour une utilisation sûre en milieu haute tension.
• Logiciel de surveillance centralisé sans limitation du nombre de capteurs par station ni du nombre de sous-stations.
• Utilisable en armoire et en extérieur.

Informations produit
Le capteur TBR22 a été développé par VTICorp (Viet Nam). Il mesure et transmet en continu les données de température vers un logiciel central fournissant : valeurs de température en temps réel et états d'alerte, valeurs instantanées et courbes de tendance, listes d'anomalies de température pour faciliter la maintenance sans coupure d'alimentation, localisation des points sur carte, statistiques et rapports configurables, et surveillance mobile (iOS/Android) pour une réponse rapide.

Avantages principaux

• Installation directe sur l'équipement et les points de mesure, y compris sur des sources jusqu'à 500 kV.
• Alimentation : auto-induction depuis l'objet mesuré (courant ≥ 5 A) ou pile remplaçable CR3032 (version sur pile).
• Longue autonomie : généralement jusqu'à 2 ans pour la version sur pile selon l'utilisation.
• Plage de mesure étendue : -10°C à 120°C avec précision ±1°C, permettant des statistiques thermiques précises pour l'évaluation du système.
• Fournit les paramètres de fonctionnement de l'équipement installé, y compris puissances, températures et paramètres ambiants.
• Mesure d'humidité jusqu'à 100% avec précision ±2% RH.
• Environnement de fonctionnement : -10°C à 80°C, humidité jusqu'à 100% RH.
• Niveau de protection : IP65 (IP68 selon variante/conditions). Certification environnementale RoHS 2.

Fiche technique (éléments clés)
Fonctions | Détails | Détails
Référence produit | TBR22 | TBR22-B
Communication | Sans fil, 2,4 GHz | Sans fil
Distance de transmission | 100 m en espace libre | 100 m en espace libre
Fréquence d'échantillonnage | 5 s (par défaut) | 60 s (par défaut pour variante alternative)
Alimentation | Auto-induction avec courant ≥ 5 A | Pile CR3032 235 mAh remplaçable (autonomie jusqu'à 2 ans selon utilisation)
Plage de mesure température | -10℃ ~ 120℃ | -10℃ ~ 120℃
Précision | ±1℃ | ±1℃
Capacité de sortie | 08dB | 08dB
Température de fonctionnement | -10℃ ÷ 80℃ | -10℃ ÷ 80℃
Humidité de fonctionnement | ≤ 99%RH | ≤ 99%RH
Niveau de protection | IP65 | IP68
Normes étanchéité | X5 | X5
Certification environnementale | RoHS 2 | RoHS 2
Dimensions (L x l x H mm) | 32,5 x 31,5 x 14,4 | 37 x 34 x 13,3
Poids | 35 grammes | 35 grammes
Couleurs | Rouge, Jaune, Bleu, Noir | Rouge, Jaune, Bleu, Noir
Méthode d'installation | Sangles | Montage époxy, vissé ou par sangle ; aimant permanent disponible sur capteur

Logiciel / Fonctions de surveillance

• Affiche l'état d'alerte des équipements générant de la chaleur.
• Affiche les valeurs de température instantanées et les courbes de tendance temporelles.
• Localise et fournit les coordonnées de chaque point sur une carte.
• Fournit des listes d'alertes d'anomalies de température, codées par couleur selon la gravité.
• Permet la surveillance via applications mobiles Android et iOS.

Caractéristiques / spécifications techniques

• Modèle : TBR22 (variante TBR22-B disponible)
• Fabricant : VTICorp – Viet Nam
• Communication : Sans fil 2,4 GHz
• Distance de transmission : 100 m en espace libre
• Fréquence d'échantillonnage : 5 s (standard) / 60 s (alternatif)
• Alimentation : auto-induction (pour courant ≥ 5 A) ou pile CR3032 235 mAh remplaçable
• Autonomie batterie : jusqu'à 2 ans (selon utilisation)
• Plage de température : -10°C à 120°C
• Précision température : ±1°C
• Plage humidité : jusqu'à 100% RH ; précision humidité : ±2% RH
• Capacité de sortie : 08 dB
• Température de fonctionnement : -10°C à 80°C
• Humidité de fonctionnement : ≤ 99% RH
• Protection : IP65 (variante IP68 disponible)
• Norme étanchéité : X5
• Environnemental : RoHS 2
• Dimensions (mm) : 32,5 x 31,5 x 14,4 (variante 37 x 34 x 13,3)
• Poids : 35 g
• Couleurs : Rouge, Jaune, Bleu, Noir
• Installation : Sangles ; montage époxy, vissé ou par sangle ; aimant permanent en option
